透过率测量

透过率测量

查看更方便的方案OTS透射测量USB4000光谱仪

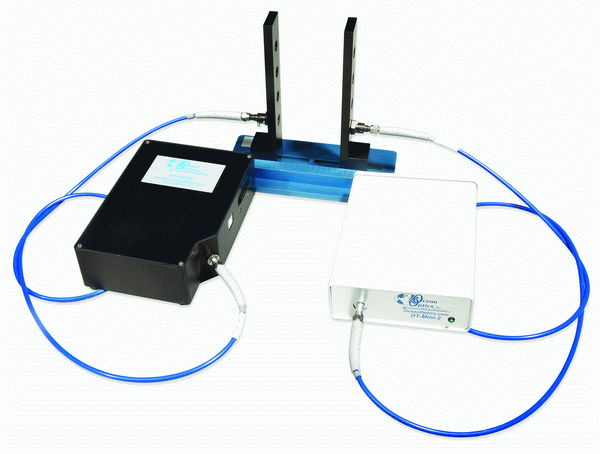

上图是典型的透过率测量方案。使用一台HR4000光谱仪DT-mini-2光源,两根光纤,样品支架和准直透镜。

光谱仪:
推荐使用HR4000光谱仪,使用东芝3648象素的线阵CCD,配合HC-1光栅,可以配置出200-1100nm的范围,配合专利的滤波片可以消除二级衍射,分辨率可以好于1nm(FWHM)。也使用高性价比的USB4000光谱仪,覆盖紫外到可见200-850nm的范围,或者可见到近红外350-1000nm的范围。如果您考虑的是红外波段,可以使用NirQuest近红外光谱仪,或者红外光谱仪

光源:
可以使用紫外到近红外的DH2000-BAL光源,如果您需要更便携的光源,也可以使用DT-mini光源,提供200-2000nm内的稳定输出。

样品支架74-ACH:
74-ACH可调节透镜支架包括了带有多个安装准直透镜螺孔的调节板,这些螺孔保证了光路的准直。这个样品支架可以测量最大厚度100mm的样品,非常方便的适用于大尺寸样品的透射率测量。当然,配合不同的样品,还有别的样品支架可以提供。

准直透镜:
74-UV准直透镜可以方便的拧到74-ACH支架上面,用来准直光路,让通过样品的光路是平行光。这些透镜带有螺纹的内管可以方便的和光纤匹配。最小的发散角是2度或者更小,同时,可以通过螺丝来调焦。
