单模半导体激光器
为实现高性能而设计-375nm-850nm
无论何时不管您是追求高功率,卓越的TEM00光束质量或还是低噪声,TOPTICA都是您可靠且专业的合作伙伴。我们的工业二极管激光器将一流的二极管技术与坚如磐石的光电机械工程相结合,并通过方便的计算机控制来完成。通过连续或模拟,数字和混合调制操作,这些激光器能能支持在生物光子学,显微镜,半导体检查,工业制造和国土方面的各种应用。
|
Beam delivery |
Operation mode |
Spectral Linewidth |
iBeam smart |
Free-space, TEM00, M2 ≤ 1.2 |
cw, analog, digital, and mixed modulation |
0.5 nm (typ.) |
iBeam smart PT |
Fiber Pigtail: single-mode polarization maintaining fiber |
cw, analog, digital, and mixed modulation |
0.5 nm (typ.) |

单频半导体激光器
大功率,长相干长度,高稳定性
TOPTICA的单频半导体激光器基于尖端的半导体技术,实现了任何直接二极管输出系统的卓越单频输出功率。比如,TopMode 405 nm提供高达100 mW的输出功率 – 工业界记录!
我们甚至可以利用倍频半导体激光器,提供W级的UV/RGB解决方案。TOPTICA的单频半导体激光器具有窄线宽的特性,因此对应很长的相干长度。我们提供的所有型号都具有卓越的波长稳定性和功率稳定性,并且具有TEM00输出。
|
Wavelength
|
Max. Output Power |
Operation |
|
Linewidth |
iBeam smart WS |
633 nm
638 nm
685 nm
785 nm |
40/70 mW
30 (120) mW
45 mW
120 mW |
cw |
TEM00, single frequency, coherence length > 5 m |
< 25 MHz |

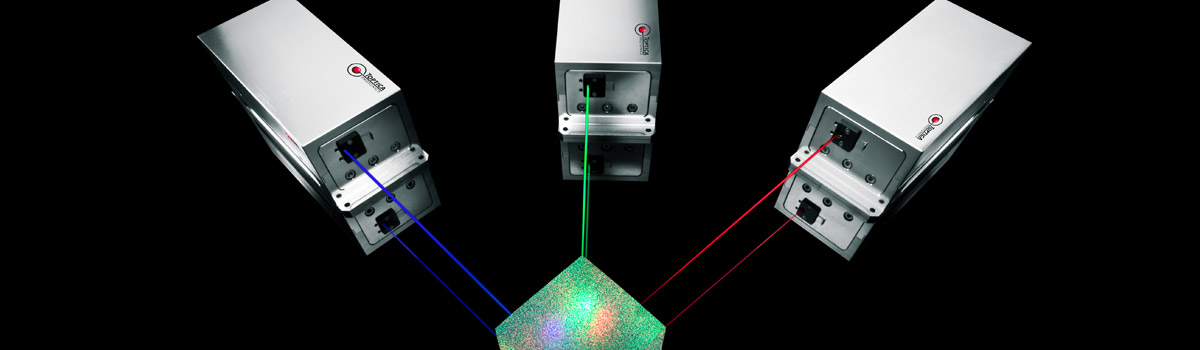

TopMode |
405 nm |
50 (100) mW |
cw |
TEM00, single frequency, coherence length > 25 m |
< 5 MHz |
TopWave 405 |
405 nm |
1 W |
cw |
TEM00, single frequency, coherence length > 100 m |
< 1 MHz |
TopWave 266 |
266 nm |
150 / 300 mW |
cw |
TEM00, single-frequency, coherence length > 100 m |
< 1 MHz |
XTRA II |
785 nm |
300 / 500 mW |
cw |
TEM00, single-frequency, coherence length > 10 m |
< 10 MH |
可调谐半导体激光器
可调,单频激光器,不仅仅用于量子技术
可调谐单频半导体激光器包含一个激光二极管和频率选择模块,比如用于激光频率选择和调谐的光栅。我们可提供从190 nm到4000 nm中的任一波长,并且可同时实现窄线宽与可调谐 – 在某些系统中甚至可以实现高达120 nm无跳模可调谐范围。
此类激光器的功率即可以通过独立的放大器进行放大,也可以集成在完整的主控振荡器的功率放大器 (MOPA)中,大功率可达到4 W。大部分的TOPTICA放大器系统都在使用锥形放大器。
更宽的光谱覆盖范围可以通过倍频激光器来实现 – 可以实现从190 nm到680 nm,而功率至高可以达到1 W。
所有这些激光器系统的重要的特性就是低噪声(低RIN噪声和窄线宽)以及低漂移。而这些卓越的特性取决于极其优异的激光驱动电路。为了实现激光器更高的稳定性,我们同时可以提供不同种类的激光锁频模块,可以将线宽压窄至1 Hz的水平,并且可以通过便捷的数字电路来实现控制。

外腔半导体激光器 / DFB激光器
基于半导体激光器系统
单频且可调谐
超低噪声和漂
移窄线宽
操作简单
|
Wavelength |
Output power |
Typical tuning range |
Typical mode-hop-free tunability |
Typical linewidth
(5 μs) |
MDL pro |
4 out of 369 .. 1770 nm |
Up to 160 mW |
2 .. 100 nm |
20 GHz / 1000 GHz |
10 .. 4000 kHz |
CTL |
900, 950, 1050, 1320, 1470, 1500, 1550 nm |
Up to 100 mW |
Up to 120 nm |
60 .. 120 nm |
5 kHz |
DL pro |
369 .. 519, 628 .. 1770 nm |
10 .. 300 mW |
2 .. 100 nm |
≥ 20 GHz |
10 .. 500 kHz |
DFB pro |
633 nm, 760 nm - 3500 nm |
2 .. 150 mW |
2 .. 6 nm |
1000 GHz |
1 .. 5 MHz |

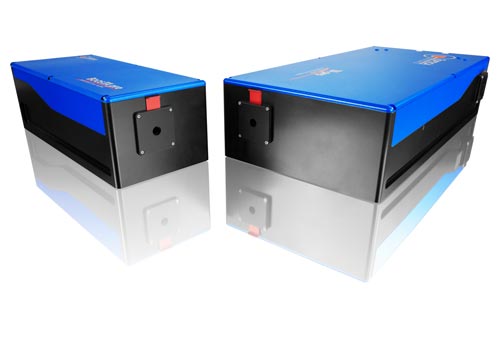

激光放大器
基于锥形放大器技术
高功率
优异的光斑质量
操作简单
|
Wavelength
|
Output power |
Typical tuning range |
Typical mode-hop-free tunability |
Typical linewidth
(5 us) |
MTA pro |
660 .. 1495 nm |
Up to 1.6 W |
10 .. 50 nm |
20 - 50 GHz |
10 kHz .. 1 MHz |
TA pro |
660 .. 1495 nm |
Up to 4 W |
10 .. 50 nm |
20 - 50 GHz |
10 kHz .. 1 MHz |
BoosTA pro |
662 .. 1495 nm |
Up to 4 W |
10 .. 50 nm |
Depends on master laser |
Depends on master laser |

变频激光器
从可见光到紫外的超高转换效率
小巧简单的激光器系统
很高的输出功率
窄线宽且可调谐
|
Wavelength
|
Output power |
Typical tuning range |
Typical mode-hop-free tunability |
Typical linewidth
(5 us) |
TOPO |
1450 - 4000 nm |
Up to 4 W |
1450 - 4000 nm |
Up to 300 GHz |
< 2 MHz |
SHG pro |
190 .. 800 nm |
Up to 20 W |
1 - 15 nm |
> 20 GHz |
< 500 kHz |
MSHG pro |
330 .. 780 nm |
Up to 2000 mW |
2 .. 20 nm |
> 20 GHz |
< 500 kHz |
DL-SHG pro |
210 .. 680 nm |
1 .. 50 mW |
2 .. 15 nm |
> 20 GHz |
< 500 kHz |
TA-SHG pro |
330 .. 780 nm |
Up to 2000 mW |
2 .. 20 nm |
> 20 GHz |
< 500 kHz |
TA-FHG pro |
190 .. 390 nm |
Up to 700 mW |
1 .. 10 nm |
> 40 GHz |
< 500 kHz |

激光器驱动电子模块
全数字化或模拟电路便捷灵活
超低噪声和漂移触
触摸屏,远程控制

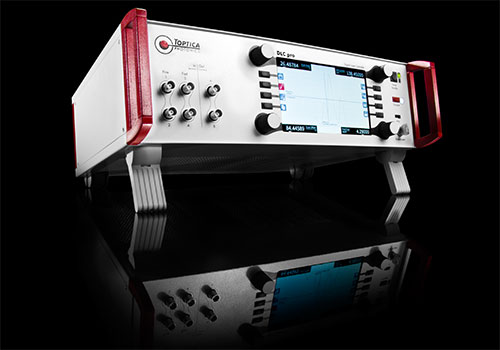

DLC pro |
All digital controller for tunable diode lasers - lowest noise and drift |

锁定电子模块
丰富的专业模块
可选高带宽可实现用于亚Hz线宽
可模拟,亦可数字
便捷的操作

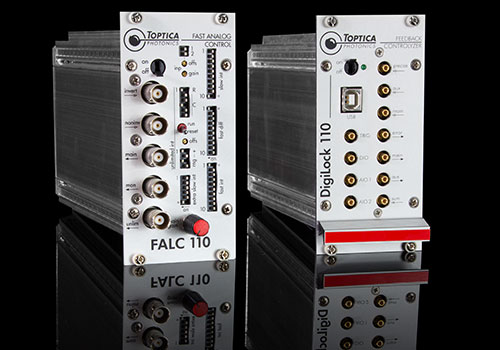

DigiLock 110 |
Digital laser locking module |
FALC 110 |
Fast laser locking module |
PDH/DLC pro |
Pound Drever Hall Module for DLC pro |
DLC pro Lock |
Software license for DLC pro |

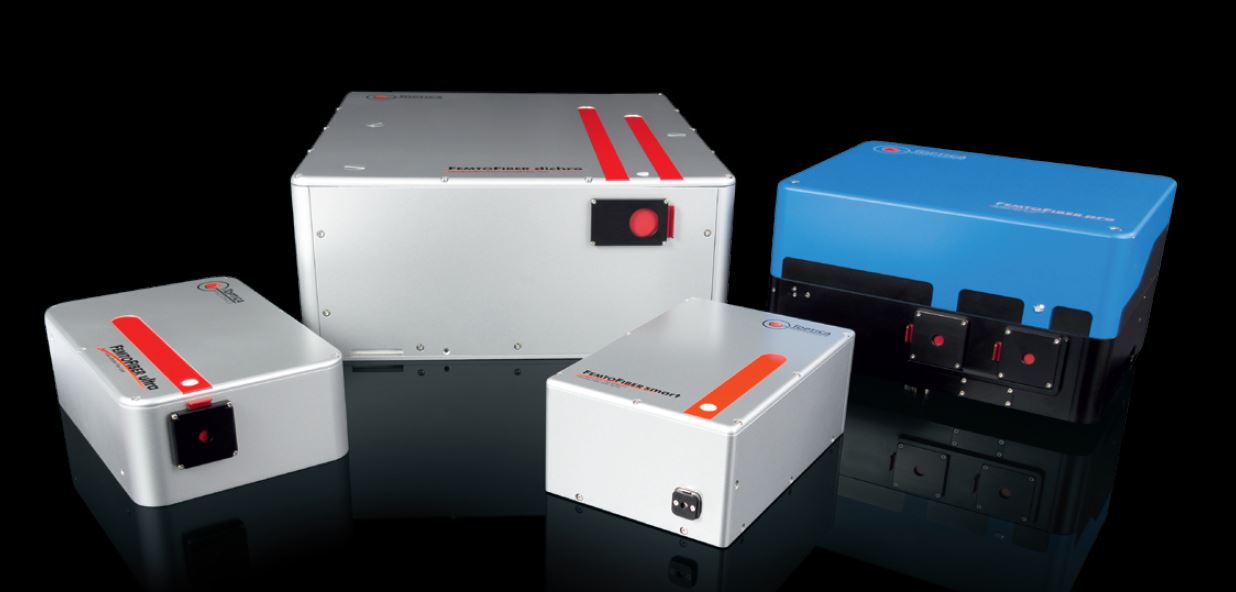

皮秒 / 飞秒光纤激光器
下一代科研及工业超快光纤激光器
超快技术自推出以来已经取得了超出预期的成功。高峰值功率和超短脉冲持续时间引起的非线性效应在工程和科学研究中开辟了新的途径,许多很有前景的应用已经出现。
便捷的键钮操作,稳定牢靠且经济高效的系统是成功集成超快技术的关键。 TOPTICA提供多种满足这些要求的产品:基于铒(Er)和镱(Yb)的超快光纤激光器,如FemtoFiber smart,FemtoFiber pro,FemtoFiber ultra和FemtoFiber dichro系列。 所有这些系统都基于TOPTICA FemtoFiber技术。
TOPTICA的FemtoFiber系列激光器基于保偏光纤和SAM锁模提供可靠的飞秒/皮秒脉冲。 不同的型号(1560/780nm,VIS / NIR可调输出,IR / NIR超连续谱,短脉冲)涵盖了广泛的应用方向,例如, 非线性显微镜,双光子聚合,时域太赫兹,阿托秒研究和种子光源。

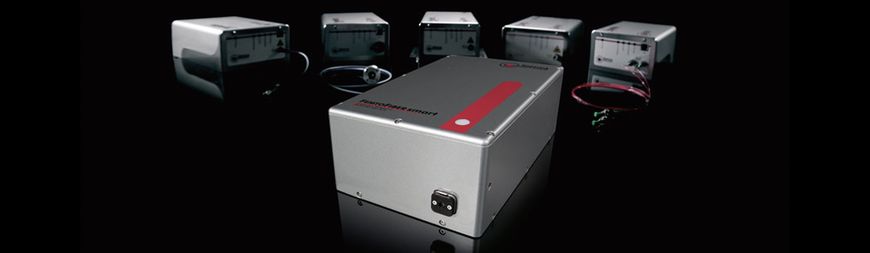

FemtoFiber smart
SAM mode-locked all PM fiber setup
User friendly turnkey operation
Robust and reliable, compact design
Optics and electronics in just one box
12V DC power supply with lowest power consumption
|
Wavelength |
Pulse duration |
Average output power |
Repetition rate |
FemtoFiber smart 780 |
785 nm ± 5 nm |
< 100 fs (typ. 80 fs) |
> 120 (typ. 140) mW |
80 MHz |
FemtoFYb 1030-400 |
1030.5 ± 0.5 nm |
< 2 ps (chirped output) compressible to < 400 fs |
> 0.5 mW |
30 ± 0.5 MHz |
FemtoFYb 1030-800 |
1030.5 ± 0.5 nm |
< 800 fs (fourier-limited output) |
> 0.5 mW |
20 ± 0.5 MHz |
PicoFYb 1030 |
1030.5 ± 0.5 nm |
< 10 ps |
> 10 mW |
30 MHz ± 0.5 MHz |
PicoFYb 1064 |
1064.3 ± 0.5 nm |
< 10 ps |
> 10 mW |
20 ± 0.5 MHz |
PicoFYb 1030 II |
1030.5 ± 0.5 nm |
typ. 6.5 ± 1 ps |
> 20 (typ. 25) mW |
30 ± 0.5 MHz |
PicoFYb 1064 II |
1064.3 ± 0.5 nm |
typ. 5.5 ± 1 ps |
> 50 mW |
20 ± 0.5 MHz |
FemtoFErb 1560 |
1560 ± 10 nm |
< 80 fs (typ. 50 fs) |
> 120 mW (typ. 140 mW) |
100 MHz (standard, other on request) |
FemtoFErb 1560 FD6.5 |
1560 ± 10 nm |
< 60 fs (typ. 50 fs) |
> 80 mW (typ. 90 mW) |
100 MHz (standard, other on request) |
FemtoFErb 1950 |
1950 ± 10 nm |
typ. 100 fs |
> 30 mW |
30 MHz |

FemtoFiber pro
SAM mode-locked
All PM fiber setup
User friendly turnkey operation
Robust and reliable, compact design
Unique wavelength coverage
Multi-color synchronized outputs
|
Wavelength |
Pulse duration |
Average output power |
Repetition rate |
FemtoFiber pro TVIS |
488 - 640 nm (tuning range) or 488 - 700 nm (with dual crystal option) |
< 1 ps (< 250 fs with short-pulse option) |
1 - 10 mW |
80 MHz |
FemtoFiber pro NIR |
780 nm / 1560 nm |
< 100 fs / < 100 fs |
> 140 mW / > 350 mW |
40 or 80 MHz |
FemtoFiber pro TNIR |
830 - 1100 nm (tuning range) |
< 250 fs |
1 - 5 mW |
40 or 80 MHz |
FemtoFiber pro SCIR |
980 .. 2200 nm (bandwidth) |
--- |
> 150 mW (typ. 200 mW) |
40 or 80 MHz |
FemtoFiber pro UCP |
980 .. 1400 nm (bandwidth) |
< 25 fs |
30 mW |
40 or 80 MHz |

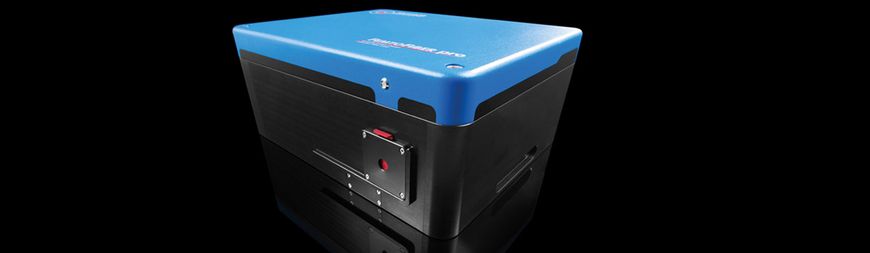

FemtoFiber pro SCYb |
1030 nm (center) |
typ. 100 fs |
> 500 mW (typ. 600 mW) |
40 or 80 MHz |
FemtoFiber pro IR |
1560 nm (center) |
< 100 fs |
> 350 mW |
40 or 80 MHz |
FemtoFiber pro IRS-II |
1570 nm (center) |
< 40 fs |
> 200 mW |
40 or 80 MHz |
FemtoFiber ultra
SAM mode-locked ring fiber oscillator
Patented design (US 8,457,164)
High-power fiber amplifier
Polarization maintaining fibers only
Compact air-cooled systems
|
Wavelength |
Pulse duration |
Average output power |
Repetition rate |
FemtoFiber ultra 780 |
780 nm |
< 100 fs or < 150 fs |
> 500 mW |
80 MHz |

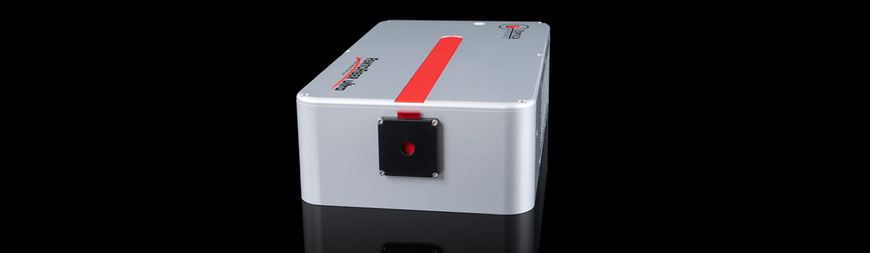

FemtoFiber ultra 920 |
920 nm |
< 100 fs |
> 1.5 W |
80 MHz |
FemtoFiber ultra 1050 |
1050 nm |
< 100 fs |
> 5 W |
80 MHz |
FemtoFiber ultra 1550 |
1550 nm |
< 200 fs |
> 2 W |
80 MHz |
|
