Arroyo Instruments是世界顶级的半导体激光器系统集成制造商,产品包括ComBoSource激光二极管控制器、LaserSource半导体激光器驱动源、TECSource温度控制器、LaserMount激光器和LED安装座。



半导体激光器电流源

无需接地
Arroyo基于传统激光驱动器的一项重大变革是,所有输入接口(计算机接口、调制器接口和光电二极管的接口)和驱动输出均与其他设备电气隔离,光电二极管及其他测试设备的布线对驱动器将不产生任何影响,甚至光电二极管的输入与激光器的输出也是完全隔离的。

计算机接口标准化
Arroyo所有的激光电源都设计了USB和RS232计算机接口,能与其他制造商的设备通讯并兼容,允许客户对现存软件进行修改。

支持模拟量调制
Arroyo所有的激光电源背面都设计有模拟量调制的BNC插孔,设备内置硬件具有保护调制信号的功能,保证调制输入信号不烧坏半导体激光器。

准连续波(QCW)测试
Arroyo所有4300系列激光电源都提供了内触发或者通过BNC插孔的外触发同步信号对准连续波(QCW)的测试功能,模拟的采样保持寄存器在同步触发脉冲后沿记忆电流、电压和光功率,从而对半导体激光器进行精确的测试,同步触发脉冲可以通过选择脉宽、频率和占空比由设备内部产生,也可是由外部设备产生,为了同步设备间的时间关系,内触发和外触发具有独立的脉冲延迟。

便捷的界面信息显示
Arroyo激光电源采用了VFD字符显示器显示设备状态、当前值和错误信息,您不再需要通过翻阅使用说明书诸如怎样设定电流极限值或者弄懂114号错误代码是什么意思,您可以直接阅读显示器上的英文说明,这将使用户界面更加简单适用。

提供更多匹配电流和电压
尽管我们提供了几种标准的电流范围,但仍有许多应该需要较高的电压或者电流,请告诉我们这些应用,我们将尽可能提供完善的解决方案。

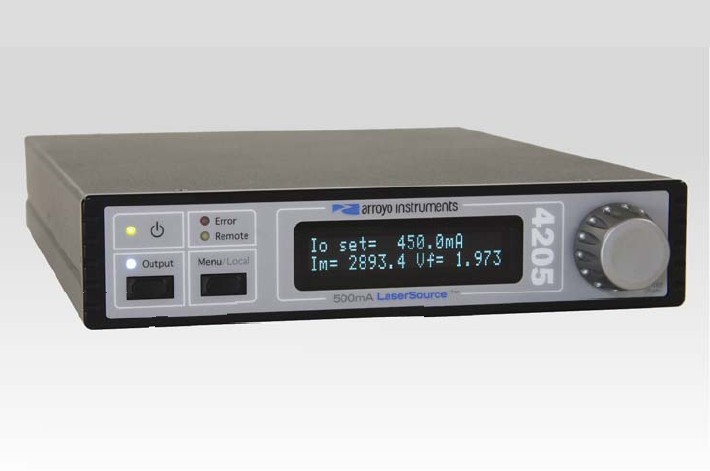

半导体激光器电流源

4200系列

Arroyo激光器电流源(LaserSource)4200系列,电流100mA到1A,输入/输出完全电气隔离,低噪声、低温漂、高精度,电压控制模式,内置USB、RS232标准计算机接口,标准1/2小型机架。

特点:
100 mA to 1 A电流
输入/输出完全电气隔离
低噪声、低温漂、高精度
高分辨率VFD字符显示
内置USB、RS232标准计算机接口
电压控制模式
标准1/2小型机架

Model
Current
Voltage
Accuracy
Noise
BW
QCW
4201-DR
100 mA
10 V
0.025% + 0.03 mA
< 1 uA
325 kHz
No
4205-DR
500 mA
10 V
0.025% + 0.12 mA
< 1.5 uA
325 kHz
No
4220-DR
2A
5 V
0.025% + 0.5 mA
< 15 uA
150 kHz
No

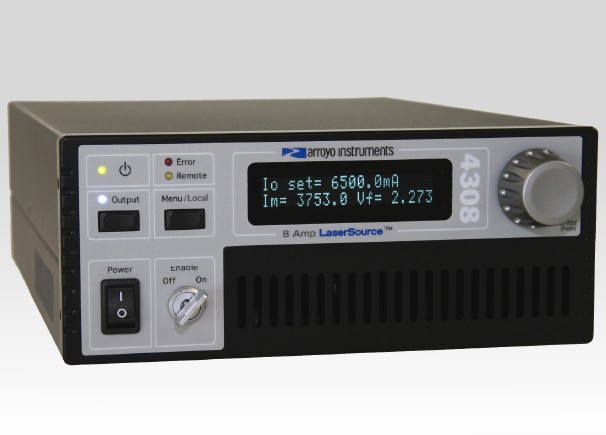

半导体激光器电流源

4300系列

Arroyo激光器电流源(LaserSource)4300系列,电流2A到20A,输入/输出完全电气隔离,低噪声、低温漂、高精度,内置准连续波(QCW)工作模式及测量功能,支持电压控制模式。

特点:
2A 到 20 A电流
输入/输出完全电气隔离
低噪声、低温漂、高精度
高分辨率VFD字符显示
内置USB、RS232标准计算机接口
4300系列内置准连续波(QCW)工作模式及测量功能
电压控制模式
标准1/2小型机架

Model
Current
Voltage
Accuracy
Noise
BW
QCW
4302
2 A
15 V
0.05% + 0.4 mA
< 20 uA
65 kHz
No
4302-QCW
2 A
15 V
0.05% + 0.4 mA
< 20 uA
65 kHz
Yes
4304
4 A
8 V
0.05% + 0.8 mA
< 30 uA
50 kHz
No
4304-QCW
4 A
8 V
0.05% + 0.8 mA
< 30 uA
50 kHz
Yes
4308
8 A
5 V
0.05% + 1.6 mA
< 60 uA
40 kHz
No
4308-QCW
8 A
5 V
0.05% + 1.6 mA
< 60 uA
40 kHz
Yes
4320
20 A
5 V
0.05% + 4 mA
< 5 mA
10 kHz
No
4320-QCW
20 A
5 V
0.05% + 4 mA
< 5 mA
10 kHz
Yes





激光二极管控制器

使用简便,配置简易
跟Arroyo的其他产品一样,激光二极管控制器配置了简捷实用的用户界面,采用VAD字符显示器显示设备的状态、当前值以及错误信息。您不再需要翻阅说明书查看怎样设定电流极限值,或者弄懂114号错误代码是什么意思,您可以直接阅读显示器上的英文说明获得信息。想要读到更多的参数?没问题!您可以通过配置显示器来达到您的使用要求。Arroyo激光二极管控制器的紧凑结构为你节省了许多实验空间,USB和RS-232计算机接口便于您将控制器接入您的测试系统中。

便捷的功能键
控制器的功能键可用于快速选择不同的配置状态,或者执行预先设定的命令。所有手动可执行的操作,您都可以通过对功能键编程来实现,比如在两个不同的实验之间转换或者执行重复操作等。

高性能温度控制器
ComboSource不仅是精良的激光驱动器,还是一台高性能的温度控制器。60W的输出功率和可调节PID控制,使其应用更加广泛。它支持所有的通用传感器,包括热敏电阻、RTD、LM335和AD590传感器。

卓越的激光二极管保护功能
ComboSource具备您所期望的激光驱动器的所有安全性能:可调节的电流和电压极限值,软启动,瞬态/峰值监测,所有这些性能都通过硬件实现。ComboSource能够进行快速故障响应和输出电平固定,这将实现您对LED或者激光二极管的安全无故障操作。

完全隔离意味着无需接地
ComboSource集合了Arroyo产品优异的自我保护性能:调制器接口、光电二极管接口和计算机接口均与其他设备光学隔离。这个保护措施使得控制器无需接地,其他设备的配合使用不会对ComboSource产生影响。

两种可选运行模式
ComboSource提供了两种可选运行模式:满程运行和半程运行。这可以降低噪声,提高低电流应用的精度。

独立且隔离的输出设备
ComboSource配备了多个独立的电源,使激光器输出和温度控制器输出相互独立,达到完全的电气隔离。

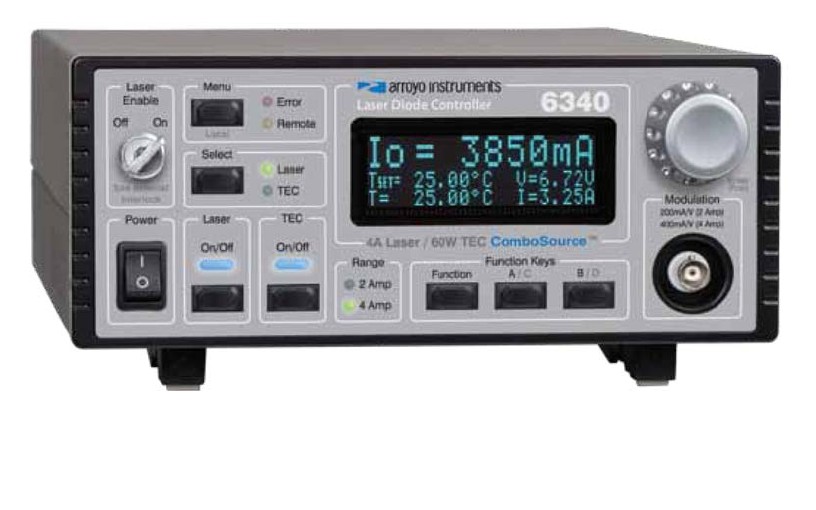

激光二极管控制器

6300系列

Arroyo激光二极管控制器(ComboSource)6300系列,提供了最好的产品性能。它结合了Arroyo激光驱动器的高精度和低噪声的优点,配备强劲的60W温度控制,而且体积小、结构紧凑、性能更卓越、性价比更高。

Model
Current
Voltage
Accuracy
Noise
BW
TEC Power
6301
100 mA
10 V
0.025% + 0.03 mA
< 1 uA
325 kHz
60 W
6305
500 mA
10 V
0.025% + 0.12 mA
< 1.5 uA
325 kHz
60 W
6310
1 A
10 V
0.025% + 0.3 mA
< 2.5 uA
200 kHz
60 W
6340
4 A
5 V
0.05% + 0.8 mA
< 40 uA
150 kHz
60 W





温度控制器

便捷的界面信息显示
Arroyo激光电源采用了VFD字符显示器显示设备状态、当前值和错误信息,您不再需要通过翻阅使用说明书诸如怎样设定电流极限值或者弄懂114号错误代码是什么意思,您可以直接阅读显示器上的英文说明,这将使用户界面更加简单适用。

富裕的功率值
Arroyo的Tecsource温度控制器具有24W/60W/120W三种可选类别,价格低廉,富裕的功率值使您不需要配置昂贵的升级部件,就能更快地完成实验计划。

计算机接口标准化
Arroyo所有的激光电源都设计了USB和RS232计算机接口,能与其他制造商的设备通讯并兼容,允许客户对现存软件进行修改。

测量多种数据
Tecsource温度控制器能够测量电流、电压和温度等数据。

支持RTD、LM335和AD590接入
5300系列Tecsource温度控制器不仅设计了标准的热电阻探头,还设计了LM335、AD590和RTD接口,无外部组件,所有的接口均设计在同一盒子中。RTD设计成可选的4线制,基本消除电缆和控制器的非传感器电阻。热电阻能在高温下工作吗?Tecsource温度控制器还设计了1mA偏置电流的热电阻(通常的偏置电流是10uA和100uA)接口,这样您就可以获得10倍的测量信号了(相对100uA的偏置电流)。

PID控制
所有Tecsource温度控制器出厂设定均为增益控制,如果需要更多的控制,只要转换到PID控制,您就能独立调节PID的每个参数,获得精确的闭环控制。

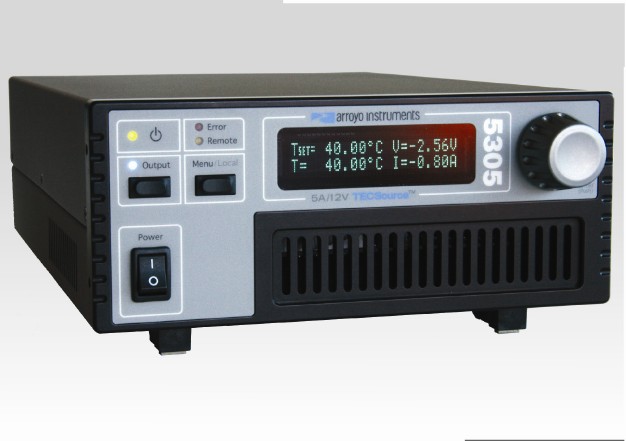

温度控制器

5240/5300系列

Arroyo温度控制器(Tecsource)5300系列,60-120W,0.004度稳定度,内置热电阻、AD590、LM335、RTD测温接口,RTD4线制接线方式,精密PID控制。

Model
Power
Current
Voltage
Stability
Sensors
5240
28 W
4 A
7 V
±0.004°C
Thermistor
5305
60 W
5 A
12 V
±0.004°C
Thermistor, RTD, AD590, LM335
5310
120 W
10 A
12 V
±0.004°C
Thermistor, RTD, AD590, LM335
5300-08-24
192 W
8 A
24 V
±0.004°C
Thermistor, RTD, AD590, LM335

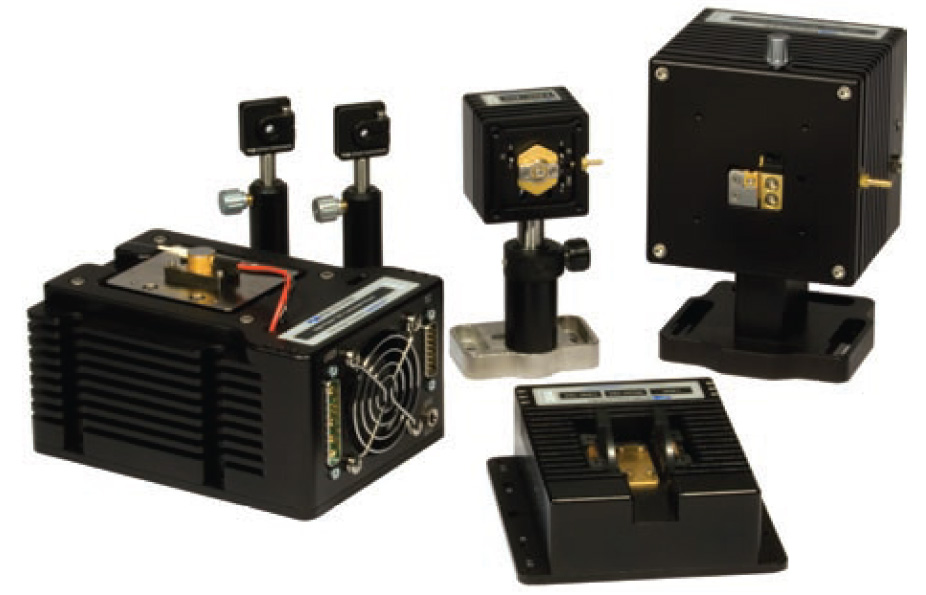

二极管安装座,激光器/LED夹具

二极管安装座

激光器/LED夹具

Butterfly LaserMounts 蝶形激光夹具
The 203/205 Butterfly LaserMounts offer solutions for 14-pin and 7-pin butterfly lasers. With zero-insertion-force (ZIF) sockets and fully configurable wiring, the Butterfly LaserMounts are quick to integrate into your test setup.

207 LaserMount 207激光夹具
The 207 LaserMounts offer higher power solutions for the many medium-powered fiber pigtailed lasers (in the 5W to 10W range). With a user-configurable quick-disconnect electrical interface and broad standard device support, the 207 is an excellent choice.

DIL LaserMounts DIL激光夹具
Mounts for 14-pin DIL and 8-pin mini-DIL lasers. Like the 200 Series, the 210 Series LaserMounts feature zero-insertion-force (ZIF) sockets and fully configurable wiring.

TO-Can / LED LaserMounts TO/LED夹具
These are small form-factor fixtures designed for low power TO-can and LED applications. While small, the 224, 226, and 234 are full featured, with integrated temperature control and easy device connections.

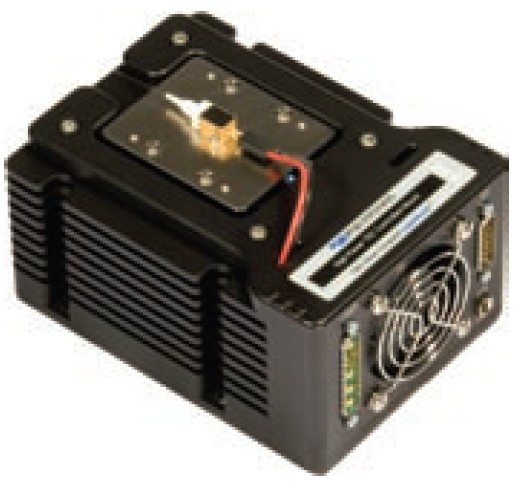

240 Series LaserMounts 240系列激光夹具
The 240 Series LaserMounts are built around an efficient 4" cube heat sink on an included pedestal mount. The 242 C-Mount LaserMount is actively cooled, while the 244 HHL and 246 TO-3 LaserMounts are passively cooled.

260 Series LaserMounts 260系列激光夹具
The 260 Series LaserMounts are designed for high power laser devices requiring passive or active temperature control. Common applications are high power fiber pigtailed lasers, but with the breadboard version of the 264, many different applications can be supported.

280 Series TECMounts 280系列温控夹具
The 280 Series TECMounts are designed for high power temperature control for both laser and non-laser applications. With larger cooling plates and higher capacities, the 280 Series TECMounts provide the next level of flexibility, capability, and control.
