VIALUX DMD数字微镜/DLP数字光处理/DMD空间光调制器

VIALUX DMD数字微镜/DLP数字光处理/DMD空间光调制器

V系列模块
高性能DLP子系统解决方案

核心优势：
极速响应：基于20余年ViALUX持续研发的工业级DLP子系统
灵活集成：配备功能丰富的编程接口，助力尖端产品快速上市
卓越性能：搭载DLPC410（Discovery4100）与DLPC910高速控制器，代表DLP技术最高水平

技术特性：
控制芯片 DLPCx10系列高速控制器
光谱范围 363nm(UVA)~2500nm*(NIR)
刷新频率 业界领先的图形刷新速率
散热设计 A型DMD封装高效散热方案
光学负载 持续高功率光传输能力

开发支持：
即用型硬件：预配置高速FPGA逻辑与固件，省去专用硬件开发成本
统一编程接口：经长期验证的ALP控制器套件，全系列模块软件兼容
快速部署：支持从概念验证到量产的全流程应用开发

典型应用：
高等教育与学术研究
工业原型验证
医疗设备/OEM集成
批量生产型产品集成
（注：本产品采用德州仪器DLP核心技术，模块化设计显著缩短客户产品开发周期）

UltraSpeed V-Modules极速V系列模块
革命性图像传输性能

核心技术架构
高速内存系统：集成DDR4 SDRAM板载内存
超带宽接口：PCIe x4 Gen3高速传输通道
突破性传输速率：支持持续图像上传超过61 Gbit/s（超越DLPCx10芯片组极限）

关键性能指标：
数据传输协议：PCIe 3.0 x4（理论带宽3.94 GB/s）
延迟优化：支持SSD直连的超低延迟实时流传输
动态数据处理：持续图像流传输速率突破DLPCx10芯片组61 Gbit/s限制
控制软件：经市场验证的ViALUX ALP控制器套件（含多功能API接口）

产品矩阵
首批推出5款型号，差异化管理：
DMD芯片规格：0.45"至1.2"多种微镜阵列尺寸
光谱范围：覆盖紫外（UV）到近红外（NIR）波段

行业应用：
工业检测：高速在线光学检测系统
医疗成像：实时医学影像处理设备
科研仪器：超快光谱分析装置

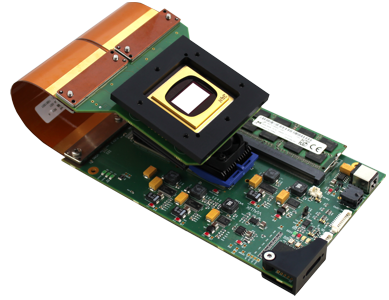

SuperSpeed V-Modules

核心优势：高速数据流与高效USB接口的完美结合
SuperSpeed V-Modules 通过板载DDR3 SDRAM内存和USB 3.0接口，实现了远超TI DLP Discovery套件的性能表现。相较于板载SSD存储，DDR3技术具备以下优势：
更高传输速率（持续带宽高达61 Gbit/s，充分利用DLPCx10芯片组性能）
更低延迟
更优实时数据访问能力
确保向DMD芯片持续输送高速数据流，满足工业、医疗和科研应用对极限切换速率和快速图像上传的严苛需求。

控制体系：搭载ViALUX ALP控制器套件，提供多功能API接口，支持灵活编程与定制化控制。

SuperSpeed V-Modules 工作原理
现有9种型号可选，差异主要体现在DMD格式和波长范围（详见技术参数表）。

特殊结构设计：

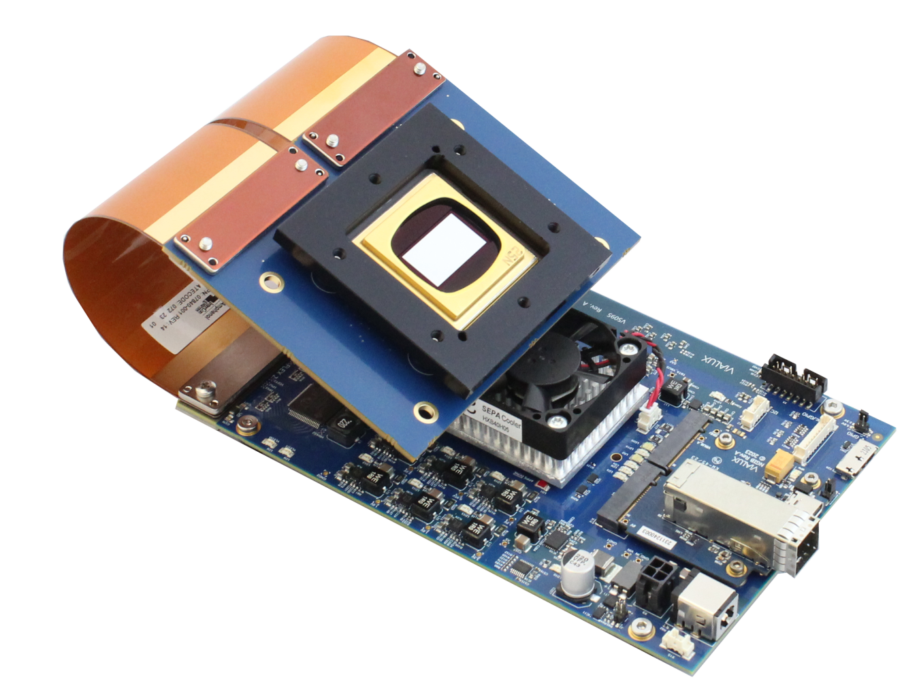

紧凑型V-Module
结构创新：通过双PCB边缘柔性电缆连接（传统设计为单边），配合刚性-柔性复合PCB实现90°弯折布线，显著缩小组装空间。
适用型号：V-9501、V-9001（紧凑版）

旋转型V-Module
光学优化：将DMD微镜铰链轴旋转45°，使光源可平行于DMD板安装，简化光路设计并提升空间利用率。
连接方式：采用刚性-柔性电路板通过固定柔性接口连接主板。
适用型号：V-9001（旋转版）

V-7001+ 增强版
核心配置：搭载0.7英寸XGA DMD芯片，支持可见光与紫外光波段。
独有功能：
可直连2个Sony IMX174图像传感器（支持其他型号定制）
所有数据流操作由ViALUX FPGA逻辑单元执行，提供卓越的实时精度。

Hi-Speed V-Modules
高速V模块以紧凑型结构提供高性能解决方案。该工业级验证的高性价比方案可支持DLP7000芯片以每秒22,727次全局阵列切换的极限速度运行。通过无损压缩技术加速USB 2.0计算机接口传输，板载内存可存储21,845幅二值图像。ALP-4控制器套件功能完整，且软件层面与超高速V模块完全兼容。
