Raysphere太阳能模拟器特性评估系统


Raysphere太阳能模拟器特性评估系统



随着光伏产业的蓬勃发展,太阳能模拟器被广泛应用于太阳电池和光电材料特性测试,以及生物化学、能源环境相关研究领域中。作为评定电池组件性能的关键设备,太阳模拟器的等级评定不仅关系到组件最大功率的测试结果,更直接影响到太阳能电池出口贸易的经济效益。高精确度、可控的光伏太阳光模拟器/闪光灯特性测量解决方案的巨大需求显而易见。

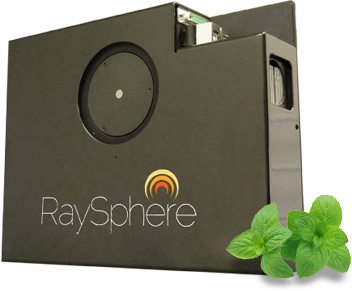

Raysphere太阳能模拟器特性评估系统

解决方案:

Raysphere是新推出的一款太阳能模拟器特性测量系统。该系统具有无语伦比的精确性和可重复性,Raysphere的测量误差小于2%,这一精度在此前的应用中很难达到。Raysphere为一款带有精确闪光测量计时功能的全方位测量控制系统,并且操作简单。

依据产业规范(IEC、JIS、ASTM),Raysphere为光谱匹配(A, B, C级)提供了更加严格的测量标准。

通过精确验证太阳能模拟器和太阳能闪光灯的光谱输出,Raysphere可在光伏电池和光伏组件效能测试过程中帮助改进质量和过程控制。

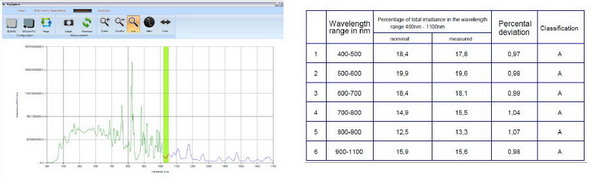

软件界面:

Raysphere太阳能模拟器特性评估系统


主要优点:

结果清晰
出色的精度/重复性
总体测量控制
使用简单



技术指标:

RaySphere
RaySphere 1700
光谱范围:
350-1100 nm
300-1700 nm
光谱分辨率:
1.9 nm (FWHM) for 300 - 1100 nm
12.5 nm (FWHM) for 1100-1700 nm
光学入口:
50 mm 积分球
探测器类型:
TEC stabilized Hamamatsu CCD sensor
TEC stabilized Hamamatsu InGaAs sensor
动态范围:
25000:1 (Back-thinned Si)/ 15000:1 (InGaAs)
校正线性度:
>99.8%
最小积分时间:
8 ms
校正:
Calibrated for irradiance measurements using national traceable standards (NIST, PTB, CNIM)
校正精度:
Validated by accredited certification institute, typical values better than 2% accuracy in 400-1100 nm range
触发模式:
Built-in photo trigger, external trigger, manual trigger
工作环境:
Ambient Temperatures 10-35 oC
软件:
Custom Analysis Software for Windows XP, Vista and 7 (32 and 64 bit)
通讯:
USB 2.0 high-speed



触发器指标:

Jitter (Realtime): <100 ns
Jitter (Software displayed): 164 μs
Minimum measurement time: ~9 ms
Programmable trigger delay: 1040 μs - 168 ms
Trigger delay increment: 2.56 μs
Time resolution of display: +/- 41 μs
