AdlOptica πShaper 平顶光束整形器

将高斯光束轮廓转换为平顶轮廓
近100％的效率
无内对焦，可实现高功率激光输入
另外提供AdlOptica Focal-πShaper Q 对焦平顶光束整形器
AdlOptica πShaper 平顶光束整形器是一种折射型光场映射光学系统，可使准直高斯输入光束转换为一个拥有均匀光强分布的平顶光束。采用这种光场映射光学设计，经转换后的光束拥有平坦的光强分布，在很远的距离上都能保持稳定，非常适用于全息摄影，显微镜和系统集成。设备不带内部对焦功能，它还适用于材料微加工，焊接和高功率激光器雕刻等应用。这款平顶光束整形器拥有多种设计波长，可用于YAG激光，光纤激光和CO2激光源。在一定波长范围内，整形器具有消色差功能，适用于激光调谐和多激光源。

在 πShaper之后再聚焦平顶光束，会失去平顶轮廓。 AdlOptica Focal-πShaper Q 平顶光束整形器 可用于需要聚焦平顶光斑的应用。

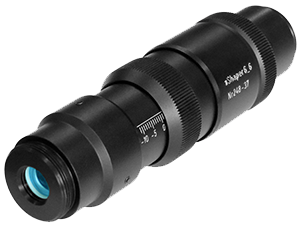

π Shaper 6_6平顶光束整形器

类型：场映射光束整形器（伽利略望远镜式，无内部焦点）
输入光束：准直光束，TEM00或多模，具有高斯或类似光强分布
输出光束：准直平顶光斑，均匀性±5%，高边缘陡峭度
其他特性：设计波长范围内消色差，紧凑设计，适用于科研与工业应用，保持光束波前平坦性，长工作距离
整体尺寸：直径 <39 mm，长度 <143 mm
安装方式：入口/出口：M27×1螺纹
重量：<300 g

πShaper 12_12 平顶光束整形器

输入光束：TEM00模或多模，具有高斯或类似光强分布
输出光束：准直平顶光斑，均匀性在±5%以内，高边缘陡峭度
其他特性：紧凑设计，适用于科研与工业应用，耐高峰值功率脉冲激光，可选水冷（连续/平均功率＞500W时推荐），长工作距离，可选保护窗口
安装方式：输入接口：外螺纹M27×1/输出接口：外螺纹M33×1/适配器：M33×1→M27×1（外螺纹转换）

πShaper NA 0.1 / 0.2平顶光束整形器

类型：组合式准直器+聚焦透镜（无内部焦点，需连接多模光纤）
输入光束：多模，发散
输出光束：会聚光，发散角 2θ = 0.04 - 0.07 rad
工作距离：200-350 mm（根据光斑尺寸和强度分布调整）
输出光斑：环形或平顶强度分布（取决于工作平面）
圆形光斑直径：4-12 mm（可调）
线形光斑长度：6-12 mm（可调）
激光功率：最高支持 6 kW（连续波）
其他特性：水冷系统/可定制其他波长/扩展景深

πShaper NA 0.1_12 and πShaper NA 0.2_12平顶光束整形器

输入光束：发散型多模光束（TEM或高斯/类高斯强度分布）
输出光束：准直平顶光斑（均匀性±5%）/可选超高斯/反高斯分布/高边缘陡峭度
核心特性：
焦距50mm
专为高功率光纤耦合激光设计（DPSS/二极管/光纤激光器）
无内部聚焦点
长工作距离
水冷选项（连续功率＞500W时推荐）
可选保护窗口
安装接口：
输入端：QBH或FC/PC（依型号而定）
输出端：M33×1外螺纹（附M33×1→M27×1转接环）

IR πShaper平顶光束整形器

IR πShaper平顶光束整形器
设备类型：伽利略望远镜结构（无内部焦点设计）
输入光束：准直光束/TEM900模式或多模/高斯或类似强度分布
输出光束：准直平顶光斑/均匀性控制在±5%以内/高边缘陡峭度
核心特点：紧凑型设计（适合科研和工业应用）/透镜材料：ZnSe（硒化锌）/长工作距离/可选水冷系统/专为中远红外激光优化

πShaper NA0.055_34_1070平顶光束整形器

设备描述：
无内部聚焦的折射式准直光束整形器
将单模/多模光纤耦合激光器的发散高斯光束转换为平顶准直光束
输入光束特性：
√ 发散型
√ TEM或多模
√ 高斯/类高斯强度分布
√ 发散角参数：
最大全角：0.14 rad
最佳1/e2全角：0.11 rad（半角0.055 rad）
最小1/e2全角：0.08 rad
输出光束特性：
√ 准直平顶光斑（均匀性±5%）
√ FWHM直径：34 mm
√ 可调发散角：±2mrad（用于校正）
√ 通光孔径：37 mm
光学参数：
√ 光谱波段：
主波段：1020-1100 nm（AR镀膜优化1070 nm）
次波段：640-700 nm（AR镀膜优化670 nm）
√ 透过率：@1070 nm ≥98%
机械设计特点：
√ 光纤接口：可旋转QB光纤连接座
√ 4轴光纤端面对准调节
√ 光学元件轴向调节范围±20mm（用于输出发散角校正）
√ 元件间距可调（用于输出光斑校正）
水冷系统：
√ 水冷通道涂层：氧化铝
√ 最大水压：5 bar
√ 接口规格：6-1/8"
√ 水管要求：内径4mm/外径6mm
√ 必须使用去离子水/蒸馏水
安装方式：
√ 通过φ73.5mm圆柱面
√ 4个φ5.4mm安装孔（62×62mm分布）
物理参数：
√ 直径：90mm（不含接口）
√ 长度：627.2±20mm（含QB光纤座）
√ 重量：<5kg
工作环境要求：
√ 湿度：<80%
√ 温度：15-27℃
√ 需在正常工作状态下校准激光源

Focal-πShaper 系列激光光束整形器

高能效激光光束整形器
用于聚焦激光束，将高斯光束转换为平顶或环形光斑，适用于高功率皮秒（ps）和飞秒（fs）激光器，覆盖紫外（UV）、可见光、近红外（near-IR）和中红外（mid-IR）波段。

特点：

• 灵活调控聚焦光斑的强度分布，效率近100%，无旁瓣。
• 可生成平顶、反高斯、环形等优化光斑。
• 改进的光学设计便于调节和集成。

应用领域：

• 3D打印（选择性激光熔化）
• 微加工、钻孔、划刻、切割
• 微焊接、太阳能电池加工
• 地球物理研究中的激光加热

Focal-πShaper 9_HP 激光光束整形器

类型：伽利略式望远镜（无内部焦点）
输入光束：

• TEM模，准直或低发散/会聚（全发散角±5 mrad）
• 直径<16 mm，高斯光束最佳直径5-6 mm（1/e2）

输出光束：

• 准直或低发散/会聚
• 优化用于衍射极限透镜的聚焦光斑调控

传输效率：>97%（工作波段）
其他特性：

• 兼容扫描光学系统（振镜、多边形扫描仪、F-θ透镜）
• 紧凑设计，适合科研与工业应用

尺寸与重量：

• 直径44 mm（1064_HP为39 mm），长度93-104 mm
• 重量<220 g，入口带M27×1螺纹

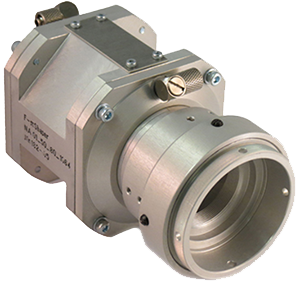

Focal-πShaper NA0.1_50_80_1064激光光束整形器

高能效准直器-光束整形器

• 将高斯光束转换为平顶光斑，适用于高功率TEM光纤激光器（CW功率≤2 kW）。
• 应用：微焊接、钻孔、激光粉末床熔化（L-PBF）、地球物理加热等。
• 特点：水冷设计、QBH接口兼容、优化扫描光学系统。
• 尺寸：直径77 mm，长度130 mm，重量650 g。

Focal-πShaper NA0.1 50_80_1064
Focal-πShaper NA0.06 50_80_1064

Focal-πShaper 12_CO系列激光光束整形器

CO激光光束整形器

• 支持平顶、反高斯、环形、三叉戟等光斑。
• 应用：标记、雕刻、钻孔、划刻、焊接。
• 输入光束：TEM模，直径<24 mm，最佳高斯直径8-12 mm（1/e2）。
• 型号：
  • _10.6：10.5-10.7 um
  • _9.4：9.3-9.5 um

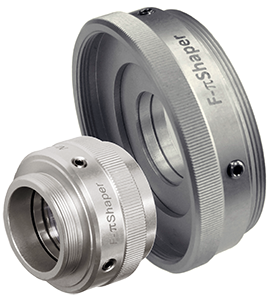

Focal-π Shaper Q 系列高能效激光光束整形器

功能：将高斯光束转换为平顶（Flat-top）或环形（Donut）聚焦光斑

AdlOptica aplanoXX Aplan 物镜

消球差光学设计
针对小光斑尺寸的高数值孔径
用于 800 和 1030nm 的设计、焦深可达4mm
另有 AdlOptica foXXus 多焦点物镜 可供选择
AdlOptica aplanoXX Aplan 物镜可补偿在玻璃、蓝宝石、碳化硅、硅、PMMA和其他透明材料中聚焦时的球差和彗差，深度可达4mm。这些物镜被设计用于超快固体激光器和光纤激光器，并针对 800nm（Ti:sapphire）和 1030nm（Yb:doped）进行了优化。这些物镜具有 C 接口螺纹和对错位不敏感的光学设计，易于集成到激光系统中。AdlOptica aplanoXX Aplan 物镜是玻璃微加工、3D纳米加工、波导记录和选择性激光蚀刻的理想选择。物镜上的项圈可以手动调整焦距，可更换的前窗可以在材料加工过程中防止碎屑进入。

foXXus_NA0.38

描述

• 多焦点物镜，含可更换保护窗口

配件

1. 窗口支架（型号 L9333.04）
2. 保护窗口（直径 12 mm，适配工作波长）
3. 扳手（型号 K-20.2-0.4×0.4）
4. 波片支架（L9333.05） + 窗口支架（L9333.06）

焦点数量

• 支持 4 焦点 / 2 焦点 / 单焦点模式（同一镜头可切换）

foXXus_0.015-0.047_NA0.8

foXXus_0-0.21_q

foXXus multi-kW

foXXus_0.5 -1.5_q

foXXus-troika

foXXus系列多焦点光学系统

核心特点：专利设计的多焦点物镜，可调焦点数量（1/2/4个），适用于脆性材料加工、微处理及高功率激光应用。

1. foXXus_NA0.38

• 应用：玻璃、蓝宝石（AlO）、碳化硅（SiC）等脆性材料切割与微加工。
• 规格：
  • 焦点数量：1/2/4个（可调，同一设备实现）。
  • 数值孔径（NA）：0.38，输入光束直径12.9 mm。
  • 工作波长：1030 nm、515/1030 nm、343/515 nm（可定制）。
  • 焦点间距（ΔF）：空气中72-220 μm（2焦点）或74-72-74 μm（4焦点），材料中按折射率倍增（玻璃×1.5，蓝宝石×1.76）。
  • 最大脉冲能量：25 mJ（5 ns脉宽）。
  • 尺寸：直径34 mm，长度39 mm，C-Mount接口。
• 配件：可更换保护窗口、扳手、波片等。

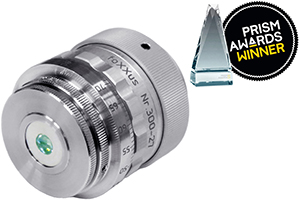

2. foXXus_NA0.8

• 应用：高精度玻璃/蓝宝石切割、微加工。
• 规格：
  • 焦点数量：1/2/4个，焦距8.1 mm，NA 0.8。
  • 焦点间距：空气中15-47 μm（2焦点）或16-15-16 μm（4焦点）。
  • 工作距离：1.0 mm（带保护窗口）。
  • 光谱范围：1064 nm（1020-1100 nm）、532 nm（510-550 nm）。
  • 尺寸：直径39 mm，长度39.6-46.6 mm（含适配器）。

3. foXXus_0-0.21_q（准无焦系统）

• 应用：透明脆性材料多层切割（如玻璃、蓝宝石）。
• 规格：
  • 与F-θ透镜配合使用，生成1/2/4/7个焦点。
  • 焦点间距（F-θ焦距100 mm时）：空气中30-210 μm（7焦点），玻璃中×1.5。
  • 通光孔径20 mm，NA 0.1-0.063。
  • 支持波长：1030 nm、343/515 nm。

4. foXXus multi-kW（高功率版）

• 应用：多千瓦激光焊接、切割。
• 特点：
  • 支持6 kW功率，48 mm通光孔径，水冷设计。
  • 焦点间距：空气中3.5-11.1 mm（2焦点）或3.8-3.5-3.8 mm（4焦点）。
  • 焦距约200-250 mm，M58x1接口。

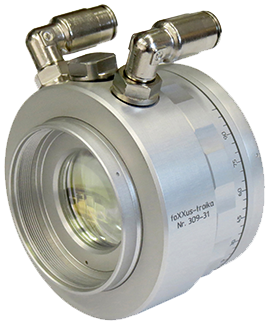

5. foXXus-troika（三焦点系统）

• 应用：激光焊接、增材制造（LPBF）、切割。
• 特点：
  • 生成3个独立焦点，能量比例可调，支持6 kW功率。
  • 焦点间距取决于聚焦透镜焦距（如100 mm透镜对应2.6 mm间距）。
  • 传输效率>98%，M47x0.75接口。

通用特性

• 材料适应性：焦点间距在材料中按折射率扩展（玻璃×1.5，蓝宝石×1.76-1.78）。
• 灵活性：通过旋转调节环改变焦点数量与间距。
• 兼容性：支持C-Mount、M27x1、M58x1等多种接口。
