Optotune 可调焦镜头,大光圈工业级可调焦镜头,手动可调焦镜头,电动可调焦透镜,光束转向反射镜,光束偏移器,精细转向反射镜

Optotune 可调焦镜头,大光圈工业级可调焦镜头,手动可调焦镜头,电动可调焦透镜,光束转向反射镜,光束偏移器,精细转向反射镜

Optotune 可调焦镜头,大光圈工业级可调焦镜头,手动可调焦镜头,电动可调焦透镜,光束转向反射镜,光束偏移器,精细转向反射镜

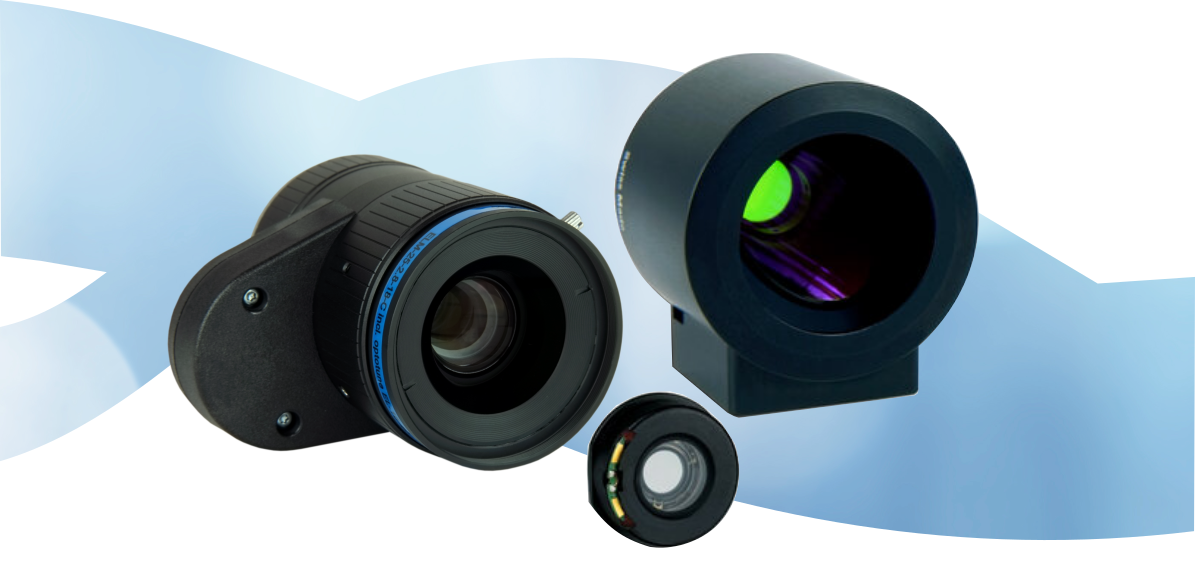

Optotune 可调焦镜头,大光圈工业级可调焦镜头,手动可调焦镜头,电动可调焦透镜

Optotune 3mm光圈可调焦镜头可以轻松集成到各种机器视觉应用中,包括检测、分类和二维码读取。通电后,Optotune 3mm光圈可调焦镜头能快速从凹面变为凸面,而且屈光度调节范围在-13至+13(-77至+77mm)之间。这些镜头外形小巧(直径10mm、厚度4mm)、功耗低而且校正时间短,是OEM集成的理想之选
连续聚焦功能
紧凑型
广泛的焦距调节范围

Optotune 电动可调焦透镜提供单透镜解决方案,用于对焦与变焦之目的。对紧凑、平凸透镜运用一种控制电流改变其半径。 电动版允许的变焦范围为+50至+120毫米,提供可调节焦距的各种用途,并取消多透镜系统的需要。 提供高折射率或低色散材料。可提供盖片与可见光或近红外镀膜。
连续聚焦
调整范围从 50mm 到 120mm
低色散(色散系数 Vd = 100)
也可选择Optotune Hirose C接口可调焦镜头

Optotune 手动可调焦镜头设计为可通过外调节环的旋转,使其透镜的曲率在凸面、平面、凹面之间变化。这样,就可以将镜头的焦距调到光学应用所需的精确值。旋转机制非常持久,能提供超过 100,000 次旋转生命周期。Optotune 手动可调焦镜头为仍在确定系统参数的应用(如系统原型或研发应用)提供简单、经济的解决方案。这些可调焦镜头也可以单独用作可调视距或成对使用以构建可变扩束镜。
手动可调焦距
凹凸转换镜头形状
BBAR 镀膜以提高波长范围内的性能

Optotune 16mm 通光孔径工业级可调焦镜头无需光机子系统。无需改变成像应用的焦距。这款镜头具有大通光孔径并配备了多种机器视觉安装选项,非常适用于检测和探测系统。这款镜头具备持续的可聚焦性,屈光度范围为-2至+3,由工业级Hirose连接进行控制。Optotune 16mm 通光孔径工业级可调焦镜头无自体荧光,从而减少了不必要的光照在探测器上,同时集成温度传感器,提供小于0.1屈光度的开环再现性。
多种成像镜头安装选项
大通光孔径,非常适合机器视觉应用
工业级Hirose连接温度传感器
集成温度控制以改善热效应
另外也备有Optotune电动可调焦镜头与镜头驱动器

Optotune 可调焦镜头,大光圈工业级可调焦镜头,手动可调焦镜头,电动可调焦透镜,光束转向反射镜,光束偏移器,精细转向反射镜

型号
产品特点
通光口径(mm)
尺寸
镜头类型
光强范围(dpt)
折射率
CCM
Compact lens solutions
1.3 - 4.4
Customizable
1.30 or 1.45
EL-3-10
Electrically tunable lens
3
10 x 4.0
Plano convex to plano concave
-13 to + 13
1.30
EL-12-30-TC
Electrically tunable lens
12
30 x 5.8
Plano convex to plano concave
-6 to +10
1.45
EL-16-40-TC
Electrically tunable lens
16
40 x 11.9
Plano convex to plano concave
-2 to +3,-10 to +10
1.30
ML-20-37
Manually tunable lens
20
37 x 13.2
Plano convex to plano concave
-18 to +18
1.38

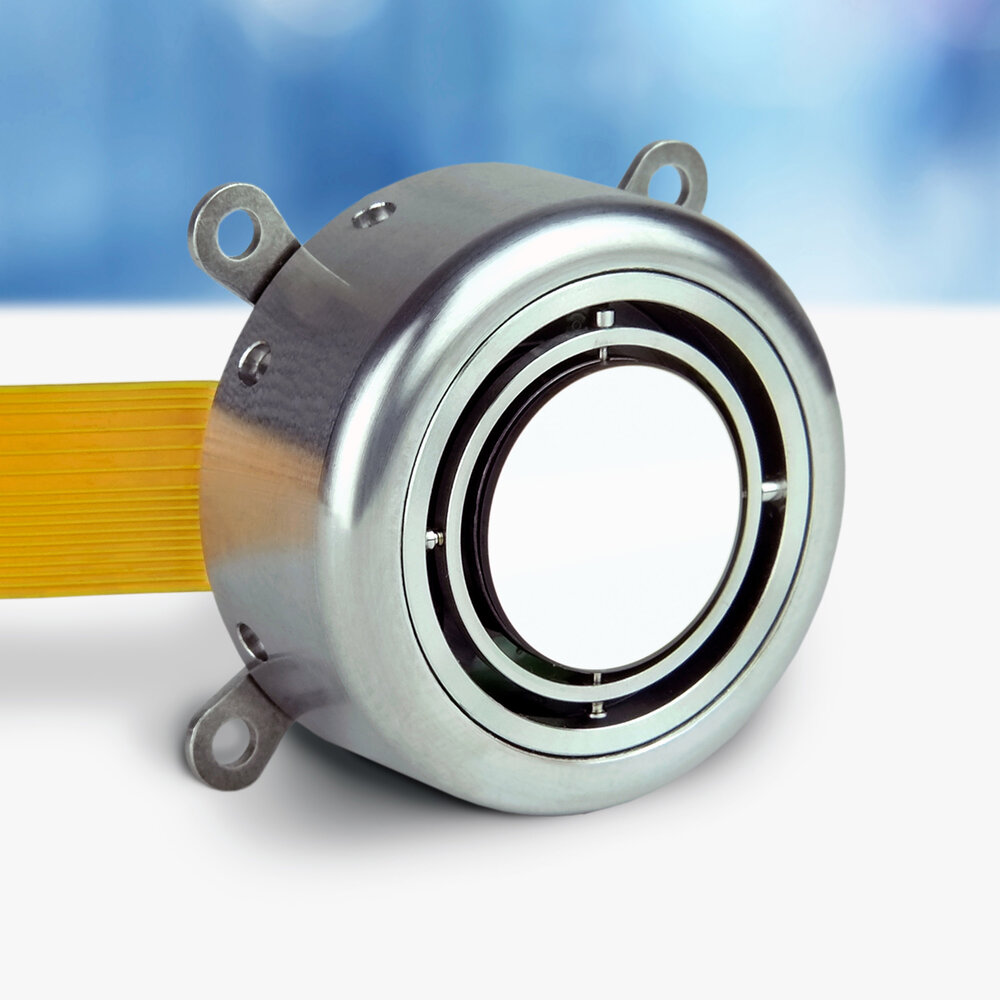

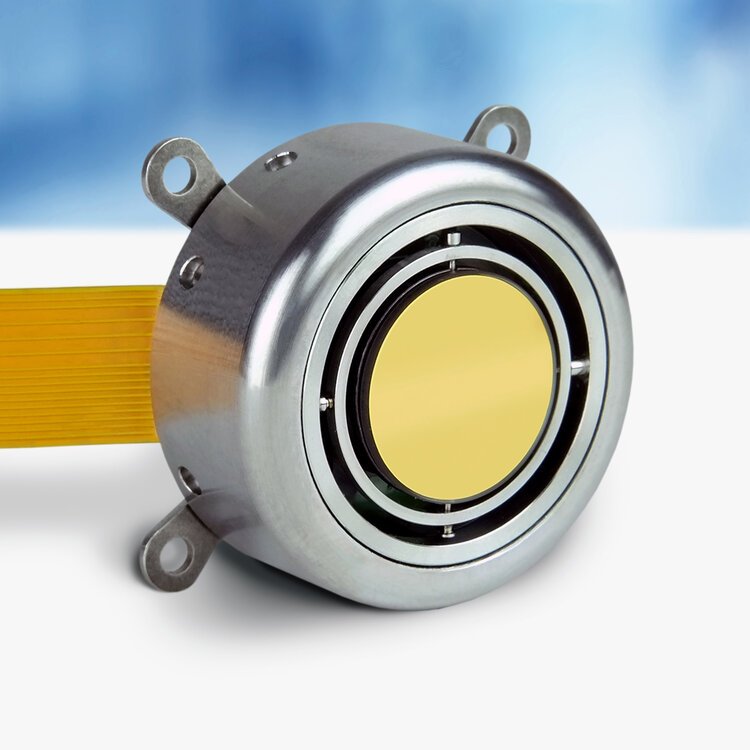

Optotune 光束转向反射镜

与传统的检流计或微机电 (MEMS) 反射镜相比,Optotune 光束转向反射镜可提供更大的光学扫描范围和反射镜尺寸。该双轴音圈反射镜 (VCM) 占用空间小,具有 15mm 大反射镜,可以进行±25° 的机械倾斜度调节,以实现±50° 的光学扫描范围。使用Optotune Cockpit GUI,通过 USB、串行外围设备接口 (SPI) 或模拟输入对此反射镜进行操作。Optotune 光束转向反射镜提供受保护的金或银镀膜,因此能用于可见光应用和近红外 (NIR) 应用中。这些光束转向反射镜的典型应用包括汽车 LiDAR、生物眼动追踪和视觉系统视场扩展。
±50° 的光学扫描
受保护的镀金或镀银反射镜选件
紧凑的 45mm 直径外壳尺寸
通过 USB、SPI 或模拟输入进行控制

Optotune 光束转向反射镜Optotune 光束转向反射镜

型号
镜片尺寸 (mm)
封装尺寸 (mm)
镜片镀膜
最大倾角
波长范围(nm)
MR-15-30-G-25x25D
15
30
protected gold
25
800 - 2000
MR-15-30-PS-25x25D
15
30
protected silver
25
400 - 2000
MR-15-30-DVIS-25x25D
15
30
dielectric VIS
25
400 - 700

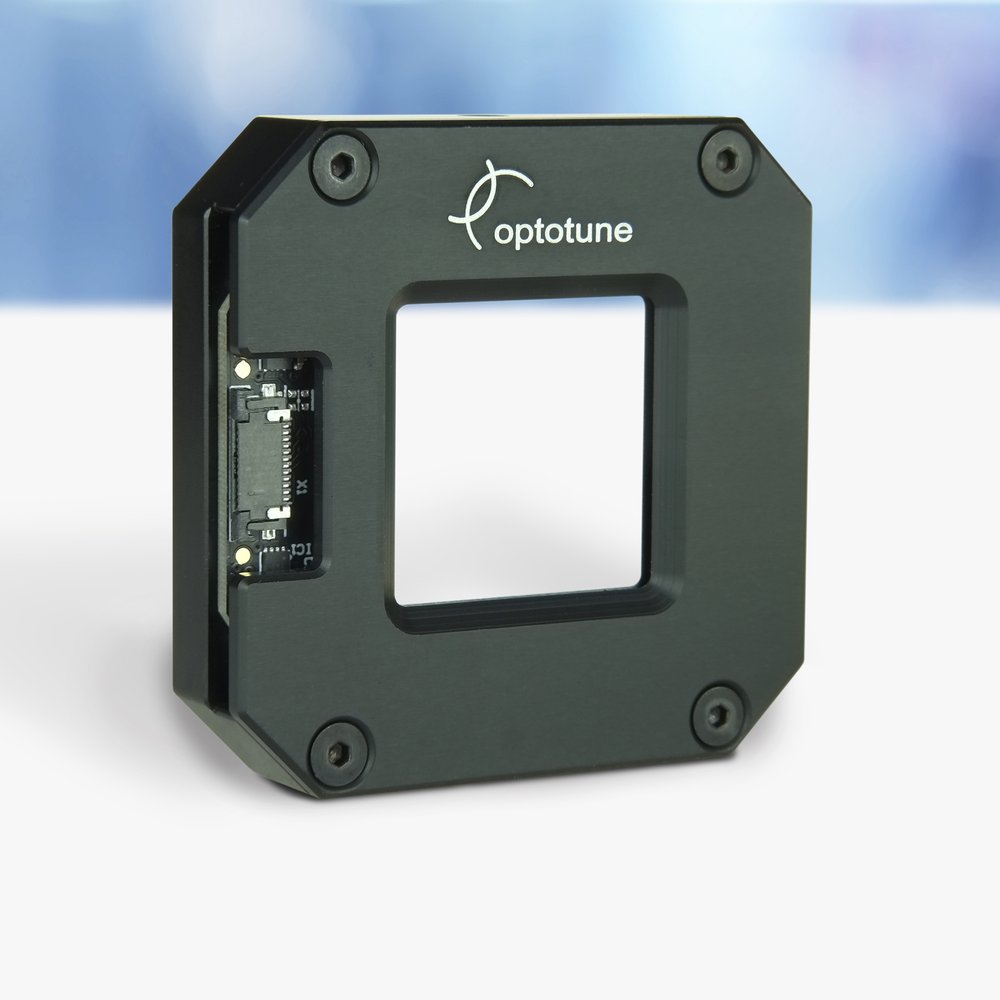

Optotune 光束偏移器

Optotune 光束偏移器在两个轴上准确地倾斜玻璃窗口,造成光的横向偏移,从而使分辨率提高到4倍。利用像素移动,这些窗口片可以通过将图像在X和Y方向上移动一个完整的像素来捕获每个颜色通道的全部传感器分辨率。这些窗口片安装在一个紧凑的铝制支架上,便于集成到空间有限的系统中。 Optotune 光束偏移器带有一个包含校准数据的 EEPROM 用于精确的开环控制,还包含一条柔性电缆用于与 Optotune ICC-4C-2000 控制器,快速连接。 除应用于相机和投影系统外,这些窗口片还非常适合光纤耦合、3D打印和计量等非成像应用。
可将分辨率提高到4倍且具有较高的角度位置精度
转变时间快、重量轻、设计紧凑
需要搭配 Optotune ICC-4C-2000 控制器

Optotune 光束偏移器

型号 MR-15-30 FMR-20
扫描方向 2D 2D
控制 Closed loop on both axes Open loop on both axes
机械倾角 ±25° both axes ±0.2° both axes
镜片尺寸 15 mm 20x20 mm2
分辨率 22 μrad (with MR-E-2) 4 μrad (with ICC-4C-2000)
重复精度 40 μrad --
带宽 20 Hz both axes 250 Hz both axes
设置时间 3 ms (0.1° mech. step)/13 ms (20° mech. step) 4ms (0.2° mech. step)
镜片镀膜 Protected gold, Protected silver, Dielectric VIS, Other coatings upon request Protected gold, Dielectric NIR,Other coatings upon request
反射率 Protected gold coating:Avg >95% (800 nm – 2000 nm) Protected gold coating:Avg >95% (800 nm – 2000 nm)
平整度 λ/2
连接方式 2 coils, 4 analog sensor channels, I2C (temperature sensor, EEPROM) 2 coils, I2C (temperature sensor, EEPROM)
控制器 MR-E-3 ICC-4C-2000 with Extension kit

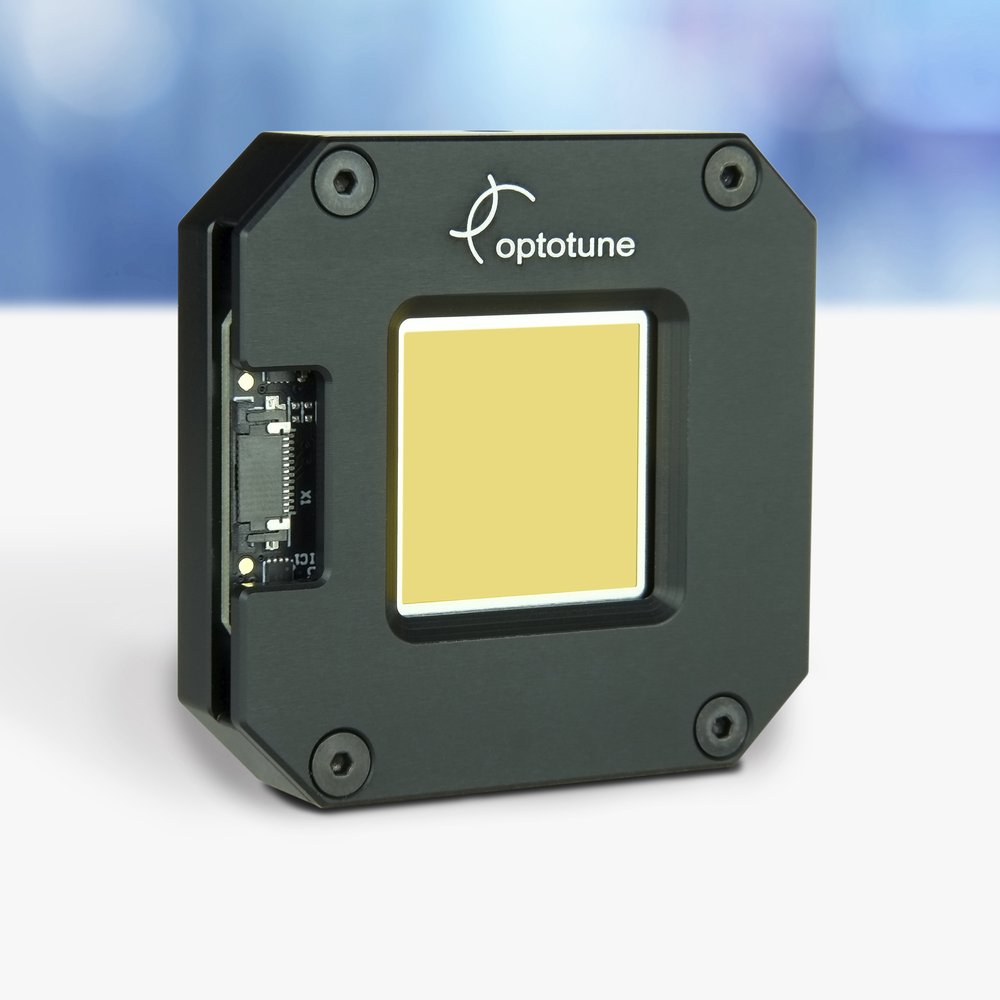

Optotune 精细转向反射镜

Optotune 精细转向反射镜是为需要精确、快速倾斜和高角度分辨率的激光系统设计的。这些反射镜有一 个大的通光孔径,可以为各种激光摇摆应用创造二维光束模式,包括激光腔对准、Lissajous 扫描和激光焊 接。每个设备都有一个温度传感器和包含校准数据的 EEPROM,用于精确的开环控制。 Optotune 精细转 向反射镜有金属或介质镀膜,可用于从低功率到高功率的激光束,并可使用 Optotune ICC-4C-2000 控制器 (单独销售)轻松驱动。
毫弧度(mrad)光束转向范围、分辨率为 μrad
用于低至高功率激光器的金属或介质镀膜
是激光摇摆应用的理想选择

BSW-20

Optotune 精细转向反射镜
