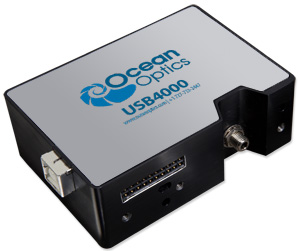

USB4000-FL荧光光谱仪
主要特点
- 更强的采光能力，更少的杂散光
- 5 种触发选择
- 响应波长360-1000 nm, 光学分辨率为10.0nm（FWHM）
- 10μs积分时间
电子快门：10微妙打开探测器
我们软件中的积分时间是由用户自己设定。类似于照相机的快门速度：所指定的积分时间就是探测器观察入射光子的时间。USB4000-FL荧光光谱仪采用3648像素的东芝TCD1304AP线性CCD探测器。由于东芝探测器的电子快门能够使用软件设定短为10微秒的积分时间，使您可以测量类似激光脉冲一样的瞬间发生的荧光事件。
可编程微控制器
USB4000－FL荧光光谱仪随机附带的可编程微控制器为控制光谱仪和其组件提供了很大的机动性。通过一个22针的连接器，你能够在软件中执行所有的操作参数：控制光源，创建进程，并获取外部设备的信息。你拥有8个用户可编程的数字输入/输出端提供与其它设备的接口。
性能
USB4000-FL荧光光谱仪使用了东芝公司的高性能3648像素的线性CCD阵列探测器，和一个小到足以放入手掌的光具座。它的工作原理与海洋光学公司生产的其它光谱仪一样;它接受通过单
芯光纤传来的光，并通过一个固定光栅发散后传送到线性CCD阵列探测器，探测器的反应波长范围为360－1000nm。
即插即用
USB4000-FL荧光光谱仪通过USB2.0或者RS－232串口与PC，PLC或其它嵌入式控制器连接。每个光谱仪各自的数据编在USB4000上的一个内存中。我们的光谱仪操控软件读取这些数值用于PC之间的热转换和快速参数设置。
附加滤波器
USB4000-FL荧光光谱仪能与海洋光学的LVF系列线性可变滤波器一起使用，来构建一个将荧光和激发光很好分离的系统。使用我们的LVF系列线性可变低通滤波器来微调您的激励源 ；而且/或者在检测一边使用我们的LVF系列线性可变高通滤波器以得到有小重叠的强信号。内嵌固定器和试管夹使得滤波器很容易安装。
SPECIFICATIONS
|
Physical |
|
Spectrometer Dimensions: |
89.1 mm x 63.3 mm x 34.4 mm |
|
Weight: |
190 grams |
|
Detector Specifications |
|
Detector: |
Toshiba TCD1304AP Linear CCD array |
|
Detector range: |
200-1100 nm |
|
Pixels: |
3648 pixels |
|
Pixel size: |
8 um x 200 um |
|
Pixel well depth: |
100,000 electrons |
|
Signal-to-noise ratio: |
300:1 (at full signal) |
|
A/D resolution: |
16 bit |
|
Dark noise: |
50 RMS counts |
|
Corrected linearity: |
< 0.2% |
|
Sensitivity: |
130 photons/count at 400 nm; 60 photons/count
at 600 nm |
|
Optical Bench |
|
Design: |
f/4, Asymmetrical crossed Czerny-Turner |
|
Focal length: |
42 mm input; 68 mm output |
|
Entrance aperture: |
200 um wide slit |
|
Grating: |
Grating #3 -- groove density 600 lines per
millimeter, 360-1000 nm, 500 nm blaze |
|
Detector collection lens: |
Yes, L4 |
|
Fiber optic connector: |
SMA 905 to 0.22 numerical aperture single-strand optical fiber |
|
Spectroscopic |
|
Wavelength range: |
360-1000 nm |
|
Optical resolution: |
~10.0 nm FWHM |
|
Signal-to-noise ratio: |
300:1 (at full signal) |
|
A/D resolution: |
16 bit |
|
Dark noise: |
50 RMS counts |
|
Integration time: |
3.8 ms - 10 seconds |
|
Dynamic range: |
2 x 108
(system), 1300:1 for a single acquisition |
|
Stray light: |
<0.05% at 600 nm; 0.10% at 435 nm |
|
Electronics |
|
Power consumption: |
250 mA @ 5 VDC |
|
Data transfer speed: |
Full scans to memory every 5 ms with USB 2.0 port |
|
Inputs/Outputs: |
Yes, 8 onboard digital user-programmable GPIOs |
|
Analog channels: |
No |
|
Auto nulling: |
Yes |
|
Trigger modes: |
4 modes |
|
Strobe functions: |
Yes |
|
Connector: |
22-pin connector |
|
Computer |
|
Operating systems: |
Windows 98/Me/2000/XP, Mac OS X and Linux
with USB port; Any 32-bit Windows OS with serial port |
|
Computer interfaces: |
USB 2.0 @ 480 Mbps (USB1.1 compatible); RS-232 (2-wire) @ 115.2 K baud |
|
Peripheral interfaces: |
SPI (3-wire); I2C inter-integrated circuit |
|
