辐射测量

原理:
辐射测量可以用于测量发光光源,比如太阳或者灯源,也可以用于测量反射光,比如地面或者水面的反射光。在太阳能行业中,可以应用于测量太阳能模拟器的光谱分布,配合专业的软件,可以测定是否符合AM1.5标准。

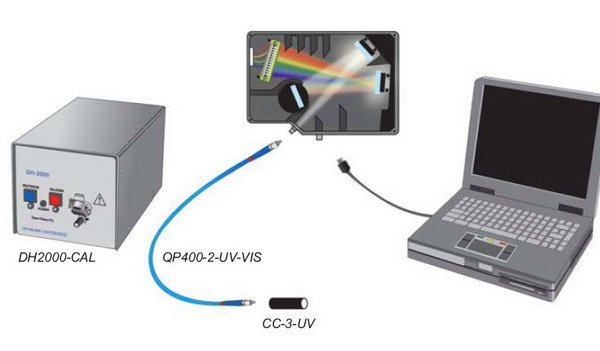

图中就是一个典型的辐射测量的方案:

光纤光谱仪:
可以使用高分辨率的HR4000光谱仪,或是具有高量子效率和深紫外响应的Maya光谱仪
例如测量200-1100nm的配置,就可以使用HR4000光谱仪和HC-1号光栅,达到200-1100nm的测量光谱范围,这个配置为辐射测量提供了合适的光谱范围和分辨率,内置的消除二级衍射的滤波片可以滤出二级和三级衍射。

采样附件:
系统需要一根光纤,一个余弦校正器和软件。推荐使用海洋光学的QP400-2-SR抗紫外光纤,可以有效的防止光纤在紫外光照射下的老化。普通光纤只能采集25度的光,使用余弦校正器可以收集180度的光,更符合辐射测量的要求。

光源:
在绝对辐射测量时,需要使用绝对能量校准灯对整个系统做能量校正(注意:是整个系统而不是光谱仪!)。推荐使用海洋光学的DH2000-CAL型氘卤钨能量校准灯,具有稳定的紫外和可见光输出,可以提供NIST认证的220-1100nm的绝对光谱数据。
