TOCS系列LED光学热学和电学性能分析系统
LED结温测试

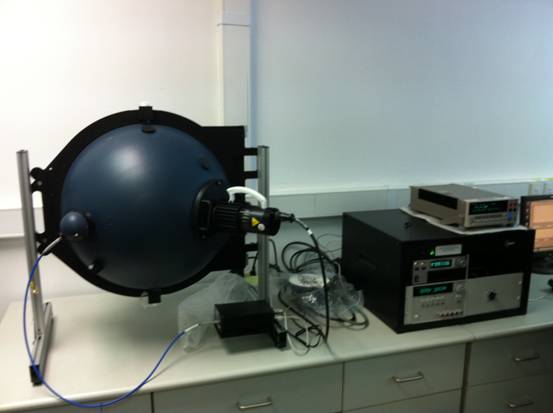

TOCS-20 20英寸系统用于同时分析LED热学、光学和电学特性
特性:
- 完整的热学,光学和电学特性分析系统
- 自动数据采集和分析
- TEC温度控制及监控
- 测量温度及操作电流情况下的光学特性
- 可用尺寸,20,40,65,76英寸(0.5米、1米、1.65米及2米)
- 满足IESNA LM-79和LM-80标准的测量结构
- 可实现环境温度控制
测量参数:
- 电学:I,V,电功率
- 光学:通量、颜色、光效
- 热学:载体温度与电学及光学参数关系
应用领域:
- 封装的LED
- LED模组及阵列
- 显示屏背光模块
- 半导体照明
灵活设计:
Labsphere TOCs系统热学、光学和电学特性分析系统允许用户迅速准确且同时测量光学和热学特性,而且针对LED、LED模块及阵列制造商、集成商以及用户更加关注LED的热学和电学特性,因为结温的变化将影响颜色、通量、寿命、光效及线性特性。Labsphere的TOCs系统积分球尺寸从20英寸到76英寸可选,每个系统都兼容2Pi和4Pi测量几何方式。基本系统包含光测量积分球、一个高分辨率CCD光谱仪、电控温控片及温度控制器、辅助灯和精密可变电流源。强大的TOCs-SS软件包含在系统内,一台Keithley 24系列电源/功率计要求配合系统工作,该功率计要求单独购买然后集成到系统内。这样客户可以更加灵活地选择合适的型号,或者将现有的电源/功率计提供给Labsphere以进行集成工作。
校准源选项:
为了便于用户灵活选择,3种标准灯可选。至少需要一种标准光源来校准系统。
- TOCS-xx-ICS:用于2Pi测量模式的内部校准光源,比较典型的应用是在生产环节的快速校准需要
- TOCS-xx-ECS:用于2PI 测量的外部校准光源,符合LM-79测量标准定义
- TOCS-xx-4Pi:用于4Pi测量的中心安装校准光源。内部校准光源需要必须的挡板,灯座,以及按照LM-79和LM-80测量模式要求的安装硬件设计
*注:4Pi测量不包含温度控制功能
功能强大性能精确的TOCS软件

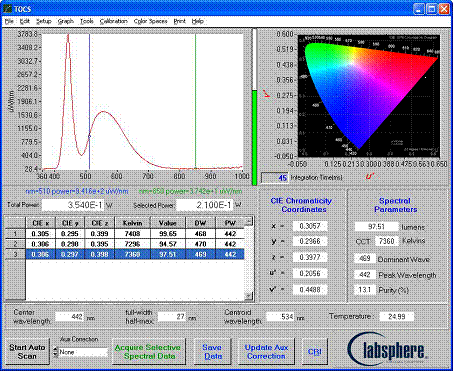

TOCS软件的主数据显示界面
TOCS-SS标准软件:
TOCS-SS软件随系统一同附带,该软件可以提供强大的功能,同时菜单环境易于操作。他允许客户在规定范围内控制LED温度和工作电流。这些操作可以实现软件对待测样品在较宽范围内进行测量和性能分析。
系统软件自动生成不同温度和电流情况下的测量光谱特性,同时软件会采集电学、光学和热学数据,然后将该数据显示在界面上,或者输出到Excel文件用于进一步的分析。
测量功能:TOCS软件可以实现以下功能测试
- ILV @ constant T: step & control I, stabilize T, measure L & V
- VLI @ constant T: step & control V, stabilize T, measure L & I
- TLV @ constant I: step & control T, stabilize T, measure L & V
- TLI @ constant V: step & control T, stabilize T, measure L & I
- ILV/T: perform ILV@constant T, step T and repeat at each T
- VLI/T: perform VLI @ constant T, step T and repeat at each T
- Key: L = Lumens ,V = Voltage ,I = Current ,T = Temperature

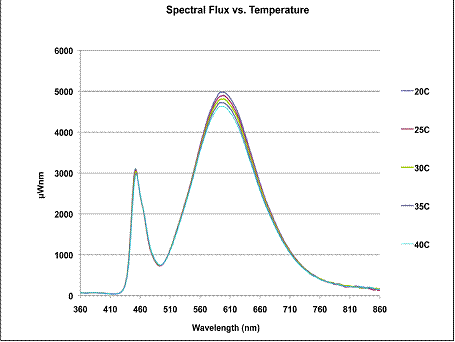

光谱辐射通量与温度的关系

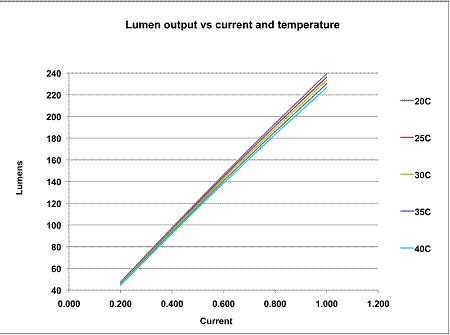

流明输出岁电流和温度的变化
软件特性:
- 按照光通量和颜色参数进行分类
- 简单易用的操作菜单
- 操作数据实时显示
- 显示电压和电流的设置值
- 便于输入LED或半导体照明产品的信息,用以区分测试条件
- 显示LED、标准灯及辅助灯的信息
- 自动生成测试数据和报告
- 允许便捷地输入到数据库程序,进行进一步的分析。
积分球指标:
仪器型号: |
TOCS-20 |
TOCS-40 |
TOCS-65 |
TOCS-76 |
产品编号: |
AS-02827-000 |
AS-02841-000 |
AS-02842-000 |
AS-02843-000 |
积分球直径: |
20-inch (50 cm) |
40-inch (1.02 m) |
65-inch (1.65 m) |
76-inch (1.93 m) |
涂层反射率: |
98% |
98% |
98% |
98% |
辐射度测量范围 (大): |
400 Watts |
1800 Watts |
4000 Watts |
5000 Watts |
光度测量范围 (Illuminant A): |
0.5 - 18,000 lm |
2.0 lm - 72,500 lm |
6.0 lm - 2000,000 lm |
8 lm - 260,000 lm |
红 LED 范围: |
0.06 lm - 4,600 lm |
1.60 lm - 35,000 lm |
6.0 lm - 135,000 lm |
8.20 lm- 184,500 lm |
绿 LED范围:: |
0.12 lm - 5,700 lm |
6.0 lm - 135,000 lm |
16.0 lm- 356500 lm |
21.7 lm - 487,500 lm |
蓝 LED 范围: |
0.04 - 1,900 lm |
2.3 lm - 51,000 lm |
4.15 lm - 93,000 lm |
5.67 lm - 127,500 lm |
温控片尺寸(英寸): |
6 inch |
8 inch |
12 inch |
16 inch |
校准配置 1 (TOCS-XX-ICS) |
内部2π |
内部 2π |
内部 2π |
内部 2π |
校准配置 2: (TOCS-XX-ECS) |
外部 2π |
外部 2π |
外部 2π |
外部 2π |
校准配置3: (TOCS-XX-4π) |
内部 4π |
内部 4π |
内部 4π |
内部 4π |
DUT温控范围: |
15° – 85°C |
15° – 85°C |
15° – 85°C |
15° – 85°C |
TE 安装位置: |
外部 (2π) |
外部 (2π) |
外部 (2π) |
外部 (2π) |
辅助灯 (包含) : |
35 Watt |
50 Watt |
100 Watt |
100 Watt |
接口: |
USB 2.0 |
USB 2.0 |
USB 2.0 |
USB 2.0 |
环境温度控制: |
Available |
Available |
Available |
Available |
积分球尺寸:WxHxD 英寸 |
28.5x23.7x29.4 |
48.9x42.3x68.5 |
112.6x78.4x84.1 |
116.9x88.2x91.4 |
系统重量: |
117 lbs (53.07kg) |
265 lbs 120.2kg) |
678 lbs (307.6kg) |
878 lbs (398.3kg |
光谱仪指标:
光谱范围: 360 to 1000 nm
动态范围分辨率: 16 bit
光学输出: SMA Fiber Connector
波长精度: ±0.15 nm
波长重复性: ±0.1 nm
杂光系数: <10-3
颜色精度: (x,y) ±0.002
CCT 重复性: < ± 5 K
曝光时间范围: 1.1ms - 4000ms
温控单元:
温度控制重复性: ± 0.5° C
温度分辨率: 0.1° C
操作环境:
环境温度: 20 - 35° C
相对湿度: 10 - 80%, non-condensing
周围环境要求: 无腐蚀性气体,良好通风情况
软件操作环境:
Windows XP, Vista - 32 or 64 bit operating systems
温度控制平台操作范围:

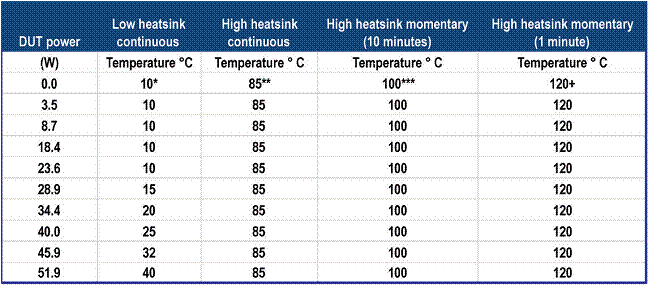

下列表格是标准系统在25°C环境下操作得到的温控范围。大功率的限制可以通过改变标准配置来实现(定制)。

*由于冷凝效应的存在,低于10°C的情况仅在低湿度条件下实现。
**可以保持在85°C实现持续操作
***温度达到100°C可以实现,但是只能实现短时操作,不超过10分钟。温度到120°C,可以操作不超过1分钟。
校准光源选择:
型号: TOCS-XX-ICS;TOCS-XX-ECS;TOCS-XX-4π
产品编号: AS-02827-002;AS-02827-003;AS-02808-100
测量方式: 2π Internal;2π External;4π Internal
TOCS-XX-ICS
TOCS-xx-ICS 是一部内部安装校准灯,可用于快速测量,例如产品生产线上测试的要求。该校准包包含校准用内部灯和必要的安装硬件结构。校准报告溯源至NIST并随机提供。
TOCS-XX-ECS
TOCS-xx-ECS 是外部安装的前通量校准灯,该灯满足LM-79标准的要求,用于推荐的2Pi测量方式。该标准灯包含灯泡、适配器及必要的导线。校准报告溯源至NIST并随机提供。
TOCS-XX-4Π
TOCS-xx-4π 是用于4 Pi测量用的标准灯。该灯安装于球心平台上。该校准包包含灯泡、灯座(朝上或朝下使用)、必要的挡板、安装硬件以及必要的导线,用于快速简单的安装。校准报告溯源至NIST并随机提供。
KEITHLEY 2400 系列源表选项:
我们提供Keithley24系列电源/功率计供选择,该仪器经过优化可配合TOCS系统用于驱动LED进行性能分析。Labsphere的销售工程师可以帮助您选择适合您应用的产品型号。
Keithley电源/功率表是TOCs系统要求使用的仪器,为了使用方便,该仪器可以直接从Labsphere采购或由客户提供并发给Labsphere。请与Labsphere销售工程师沟通具体的选择方式。

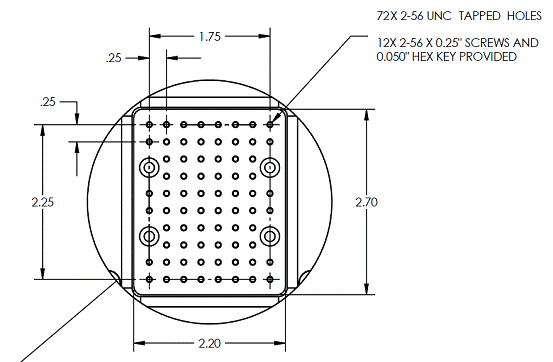

TOCS 制冷片结构

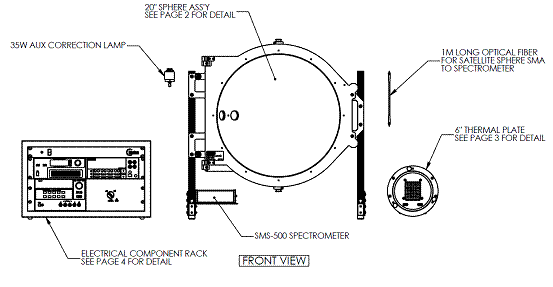

系统结构图
