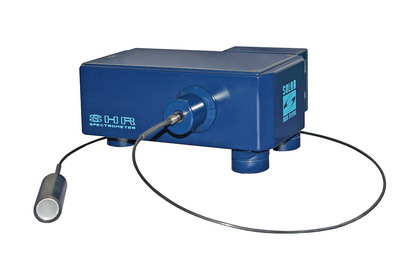

SHR-激光波长计

激光波长计

高精度(+/- 3pm)和大波长范围(190-1100nm);

高光学分辨率,高达到6.7pm;

光谱细节分析;

可用于脉冲和连续激光器;

小型化设计,没有移动部件;

光纤输入,自带一个衰减器;

自带软件,操作方便;



查看通用激光分析方案通用激光分析方案
查看Labsphere高功率激光功率测试系统LPMSLabsphere高功率激光功率测试系统LPMS
查看Coherent相干激光功率计和光束分析设备Coherent相干激光功率计和光束分析设备

查看Solar Laser System双色散模式单色仪通用激光分析方案
查看Solar Laser System双色散单色仪通用激光分析方案
查看Solar Laser System原子力显微镜共聚焦光谱仪通用激光分析方案

SHR激光波长计可以方便的测量脉冲和连续激光器的波长,精度达到+/- 3pm,整个波长范围是190-1100nm。光学分辨率(FWHM)可以达到30000(λ/Δλ(FWHM)),在紫外段,可以达到6pm,在近红外波段可以达到40pm。SHR激光波长计由于其快速测量的特点,也可以用于在线测量。

SHR激光波长计并不是用于一般的宽光谱测量,但是,它凭借中阶梯光栅,可以很好的用于分析窄波长的产品-在UV短的峰展宽0.5nm到近红外波段的18nm。

Specifications:

Operation modes

CW and pulsed (externally triggered)

Spectral range

190 - 1100 nm

Absolute accuracy

± 3 pm

Spectral resolution (instrument function, l/DlFWHM)

30 000
(from 6pm at 193nm to 40pm at 1200nm, refer to Fig.1)

Source linewidth requirement

£125 см-1
(from 0.5nm at 193nm to 18nm at 1200nm, refer to Fig.2)

Sensitivity

less than 0.5 mW at 632.8nm
for min exposure time of 7msec

Optical interface

optical fiber 400 um dia., 1000mm length, connector SMA-905
diffuse attenuator FA-3 equipped with SMA-905

Computer interface

Full Speed USB

Software

WLMeter

Dimensions and weight

165 х 215 х 90 mm; 2.6 kg

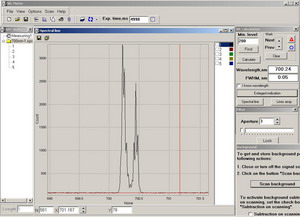

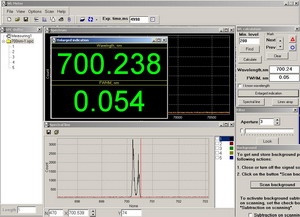

WLMeter软件:

激光波长计软件 激光波长计软件



SHR激光波长计光学分辨率
SHR激光波长计大可测线宽
激光波长计光学分辨率
激光波长计最大可测线宽

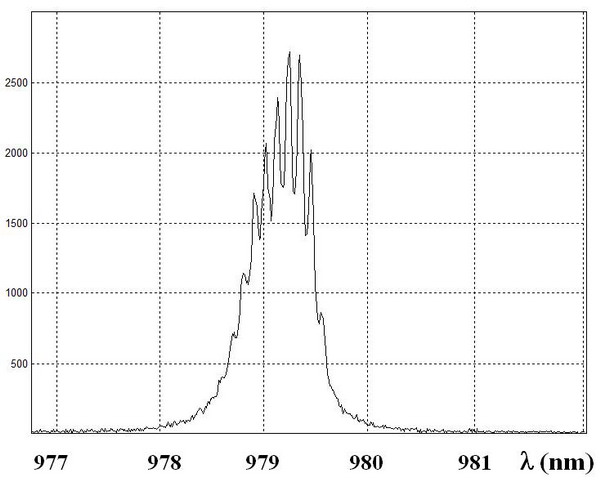

OPO测量谱线

ls=979.169nm, FWHM=0.605nm 每条谱线都可以单独测量

激光器谱线测量

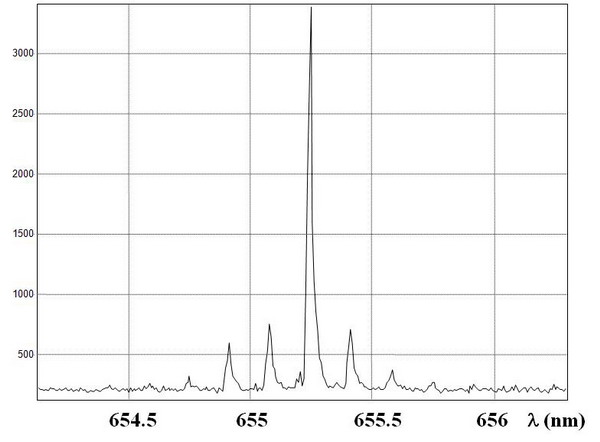

Diode laser测量谱线

lcenter=655.25nm, FWHM<0.022nm Distance between single modes is 170pm

激光器谱线测量

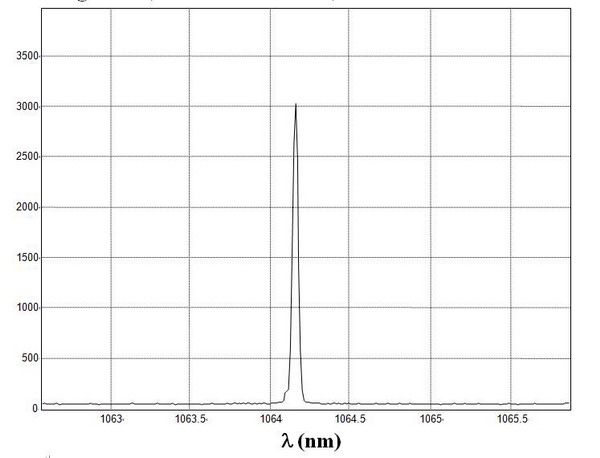

Nd:YAG laser测量谱线

free running mode, lcenter=1064.159 nm, FWHM<0.04nm

激光器谱线测量

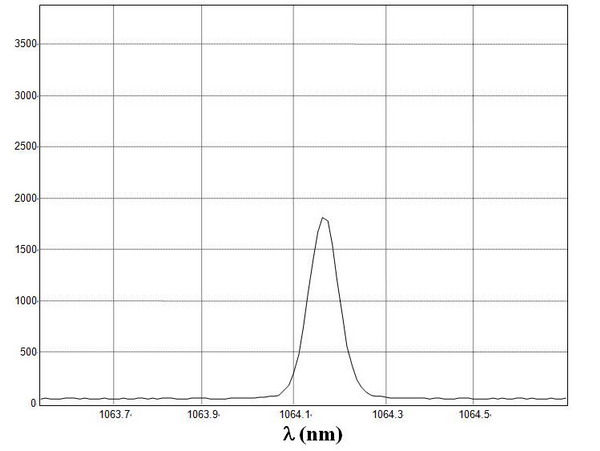

Q-switched mode, lcenter=1064.161 nm, FWHM=0.077nm

激光器谱线测量

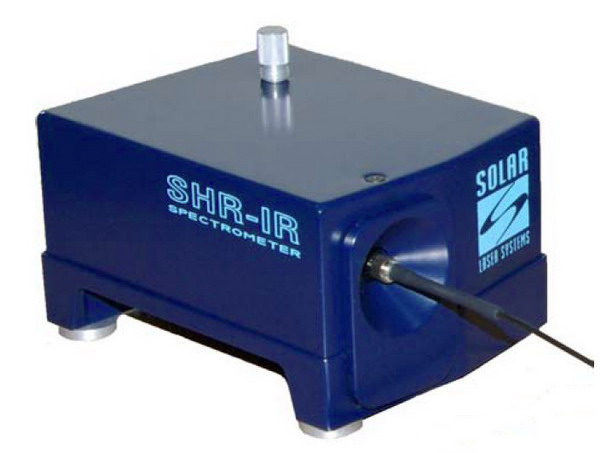

新产品:近红外激光波长计NIR-IR

红外激光波长计

采用近红外InGaAs探测器,光谱范围600-1800nm。

激光工作模式: CW and pulsed (externally triggered)
光谱范围: 600-1800nm
光谱分辨率: 4000 (from 0.15nm at 600nm to 0.48nm at 1800nm)
精度: 好于+\- 20 pm
激光线宽要求: from 4nm at 600nm to 40nm at 1800nm
光纤输入,体积小巧,通过USB线与电脑连接

SHR激光波长计产品资料下载

SHR-IR近红外激光波长计产品资料下载
