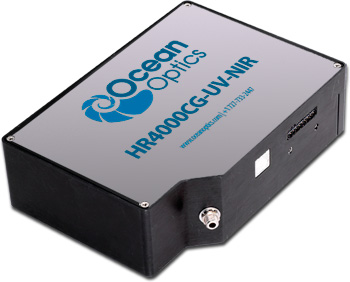

HR4000CG光纤光谱仪:UV-NIR

HR4000CG复合光栅光谱仪采用专利光栅技术,并使用滤光片消除二三级衍射的影响,从而达到200-1100nm波长范围和0.75nm光学分辨率(FWHM)。HR4000CG光谱仪采用具有革命性的预配置设计,所有的光学平台选件都已经为您预先选定。

自己配置HR4000光谱仪HR4000光谱仪
看看更高灵敏度的Maya光谱仪Maya光谱仪
看看科研级别的QE65PRO光谱仪QE65000光谱仪
查看近红外光谱仪红外光谱仪近红外光谱仪

复合光栅和滤光片

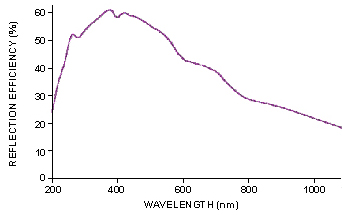

HR4000CG光谱仪使用HC-1光栅,它是一种专利的可变闪耀波长光栅,提供的波长范围为200-1100nm。(预配置光栅的波长范围为200-1100nm,但是最有效的波段是在200-1050nm之间,请参照HC-1光栅效率曲线)。HR4000CG光谱仪还采用了OFLV-200-1100可变长通滤光片以消除二级和三级衍射的影响。光栅和滤光片在出厂时就已经安装并固定。

光学平台

HR4000CG光谱仪使用"HR"光学平台,5um入射狭缝,并且升级为UV4紫外窗片,用来增强光谱仪在紫外区的响应。HR4000CG光谱仪是HR2000CG光谱仪的升级产品,使用3648像元的线性CCD阵列探测器,并且在200-1100波长范围内提供最好的光学分辨率。

USB2.0和数字输入/输出接口

HR4000CG光谱仪通过USB接口与PC连接,软件从光谱仪上读取设备的配置参数。HR4000CG光谱仪还提供10个可编程的数字输入/输出接口,一个模拟输入口和一个模拟输出口。

HG4000CG的光谱

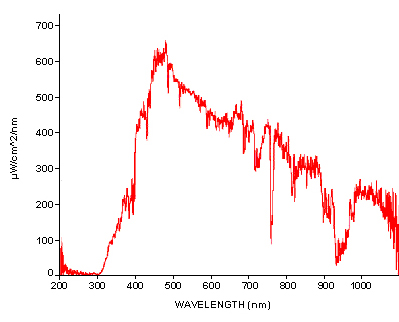

太阳能光谱

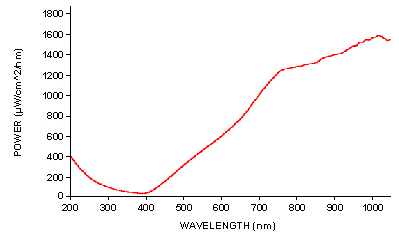

DH2000光源的光谱

SPECIFICATIONS

Physical
Dimensions: 148.6 mm x 104.8 mm x 45.1 mm
Weight: 570 g
Detector
Detector: Toshiba TCD1304AP linear CCD array
Pixels: 3636 pixels
Pixel size: 8 um x 200 um
Pixel well depth: ~100,000 electrons
Sensitivity: 130 photons/count at 400 nm; 60 photons/count at 600 nm
Optical Bench
Design: f/4, Symmetrical crossed Czerny-Turner
Focal length: 101.6 mm input and output
Entrance aperture: 5um Slit
Optical resolution: 0.75 nm FWHM
Signal-to-noise ratio: 300:1 (at full signal)
A/D resolution: 14 bit
Dark noise: 12 RMS counts
Dynamic range: 2 x 10^9 (system); 1300:1 for a single acquisition
Integration time: 3.8 milliseconds to 10 seconds
Stray light: <0.05% at 600 nm; <0.10% at 435 nm
Corrected linearity: >99.8%
Electronics
Power consumption: 450 mA @ 5 VDC
Data transfer speed: Full scans into memory every 4 milliseconds with USB 2.0; every 18 milliseconds with USB 1.1
Inputs/outputs: 10 onboard digital user-programmable GPIOs
Analog channels: One 13-bit analog input one 9-bit analog output
Trigger modes: 4 modes
Strobe functions: Yes
Connector: 30-pin connector
Computer
Operating systems: Windows 98/Me/2000/XP, Mac OS X and Linux operating systems when using the USB port
Computer interfaces: USB 2.0 @ 480 Mbps (USB1.1 compatible); RS-232 (2-wire) @ 115.2 K baud
Peripheral interfaces: SPI (3-wire); I2C inter-integrated circuit
