LED测量通用方案

LED测量

LED测量下载详细资料

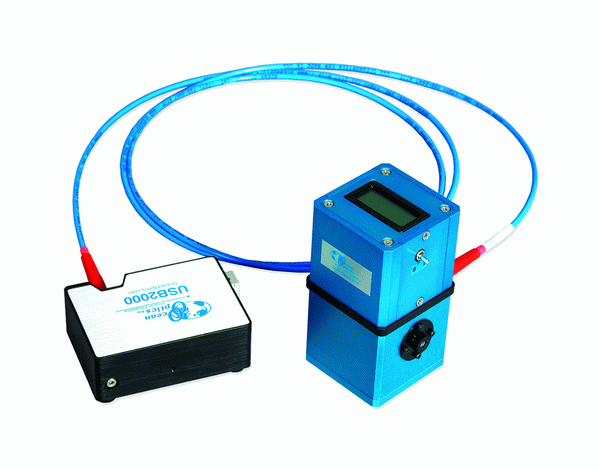

通过配置合适的光谱仪和采样附件,可以组成一个精确测量LED颜色、相对强度和绝对光强等光学参数的系统,入如上图所示,就是由光谱仪,LED供电基座,积分球,光纤和校准光源组成的系统,完全可以满足你测量单颗LED的光学特性的要求。

光纤光谱仪:
可以使用高性价比的USB4000光谱仪USB2000+光谱仪高信噪比的QE65PRO光谱仪,或是Maya光谱仪
例如使用USB4000光纤光谱仪,可以通过1#,2#或者3#光栅来配置出200-850nm或者350-1000nm的光谱范围,这个范围可以覆盖可见光380-780nm的范围,使用25um的狭缝、聚焦镜L4和内置的消除二级衍射的滤波片,就可以应付绝大多数LED测量的要求。如果使用USB2000+光谱仪,更可以将积分时间缩短到1ms,这个可以大大的增加测量的速度。

LED供电电源:固定,供电和显示电流
LED-PS提供三种功能:固定LED,给LED供电和显示LED电流的大小。简单调节可以控制LED的驱动电流,最大可达50mA。标准测量时,一般设置为20mA。

积分球:
LED是由LED-PS供电并且直接插入9.5mm的FOIS-1积分球的进光口,积分球可以让LED的光在内部匀化,并且在360度采光,通过光纤,将匀化后的光直接传输到光谱仪。

校准光源:

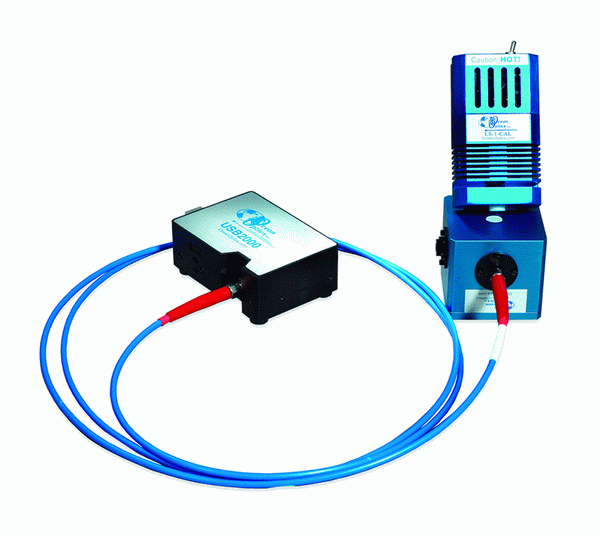

LS-1-CAL-INT是符合NIST标准的标准光源,可以直接借入FOIS-1积分球系统,它提供350-1000nm范围内的绝对强度值,可以对整个测量系统进行能量校准(注意,不是仅仅是光谱仪)。

LED测量

软件:
通过上面的硬件搭配,现在可以测量出LED的绝对能量辐射谱线,通过海洋的光学的软件计算,可以提供Lab,XYZ,xyz,主波长,色温,显色指数,色纯度等光学参数。
