定制76英寸2米可旋转光测量系统CSTM-CSLMS-7621


定制76英寸2米可旋转光测量系统

定制76英寸2米系统。积分球可以在±90°范围旋转调节以满足2Pi测量在南极和北极端口进行测量。整个积分球设计要满足LM-79设计要求。

系统指标:

76英寸积分球带有正负90度旋转角

积分球的设计满足LM-79的要求

系统解决方案

76英寸定制LMS积分球,积分球可手动进行正负90度调节,手动调节简单容易;

积分球内涂层,Spectraflect,可达到最高98%的反射率;

积分球设计满足LM-79要求,结构上包含辅助灯,标准灯,2Pi和4Pi测量位置以及挡板等设计;

4Pi测量特性:4Pi测量的灯柱及平台要求能够承受20Kg的样品,而且,灯柱很容易进行向上支撑测量和向下下垂测量。高度可调节;4Pi标准灯 SCL-1400,1只;4Pi标准灯 SCL-600,1只;电源 LPS-100-0260;

2Pi测量特性:2Pi测量口的尺寸为20英寸,位于半球的赤道上最高点。因此在积分球旋转后可以置于南极和北极口进行测量;设计满足20英寸口的挡板;增加20英寸到12英寸的开口缩口器;增加20英寸到8英寸的缩口器;

增加20英寸到1英寸开口缩口器,用于安装前向通量标准灯;

增加1英寸的开口端盖;

增加FFS-100-1000前向通量标准灯1套;

AUX-100吸收校准辅助灯,带辅助灯电源,FFS-100-1000标准灯与辅助灯共享该电源;

积分球选转机构参考附录的设计,以成熟的设计方案为基础:

增加停止限位机构以防止积分球过度

播盘式角度指示用于指示旋转位置

连个半球的锁定机构,用于确保积分球在旋转时两个半球闭合牢固。放置警告标贴。

在0度,45度和90度设置标识

CDS-2100光谱仪,在球壁上增加光纤导管以安装光纤;

Mtrx-SPEC光谱软件;

SDA-050-P光度探头;

SC 6000光度计及软件;

八种以上不同灯座(E27\E40\G13\G5\G12\GU10\R7S等)。

光谱仪参数:

光谱辐射通量
光通量
弱光光通量
光效
色品坐标
色温
显色性指数
峰值波长
主波长
色纯度
半宽度
色比
光谱功率分布等



Labsphere标准灯:

直接溯源至NIST;
绝对辐射度溯源精度<2%;
提供校准报告;

系统配置

定制LMS-760 76英寸(193cm)光测量积分球 1 只;
CDS 2100 光谱仪 1 台;
SCL-600 光通量标准灯 1只;
SCL-1400光通量标准灯 1只
FFS-100-1000前通量标准灯 1只
AUX-100 100W辅助灯 1只;
LPS-100-0260 2.6A光通量标准灯电源 1台;
LPS-150-0268 2.68A光通量标准灯电源 1台
LPS-100-0833 8.33A辅助灯电源(共用) 1台;
MtrX-SPEC 光谱测量软件 1套;

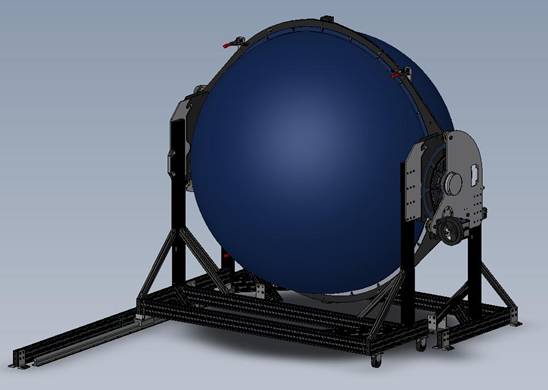

76英寸旋转积分球

定制76英寸2米可旋转光测量系统?

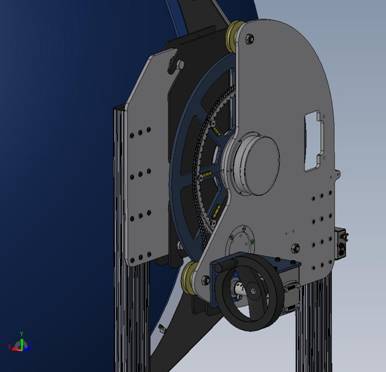

旋转积分球设计
定制76英寸2米可旋转光测量系统
